| مكان المنشأ: | النمسا |
| اسم العلامة التجارية: | B&R |
| إصدار الشهادات: | COC |
| رقم الموديل: | X20CP3586 |
| الحد الأدنى لكمية: | 1 لكل منهما |
|---|---|
| الأسعار: | USD |
| تفاصيل التغليف: | أصلي |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 10 أيا |

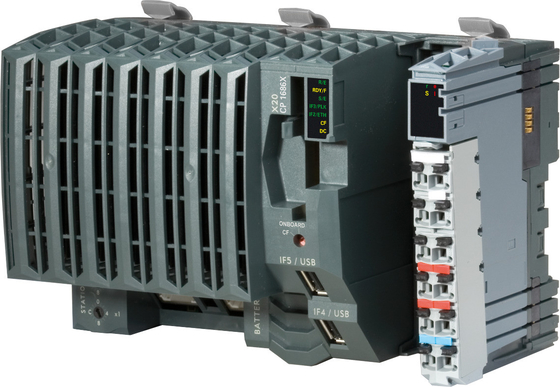

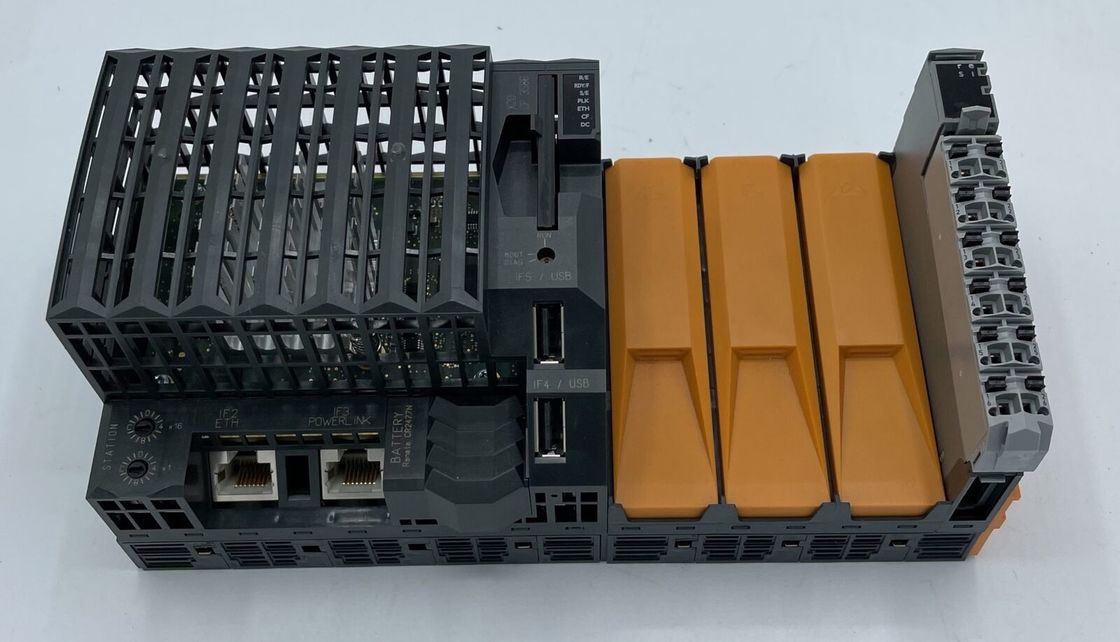

| اسم المنتج: | B&R | موديل المنتج: | X20CP3586 |
|---|---|---|---|
| وحدة النظام: | وحدة المعالجة المركزية | ضمان: | سنة واحدة |
| أبعاد: | 200 * 99 * 85 ملم | وزن: | 470 جرام |
| إبراز: | X20CP3586 B&R Automation Plc,وحدة نظام 20 PLC B & R,X20 B&R Automation Plc |
||
| رمز معرف B&R | 0xBF2B |
| تبريد | بلا مروحة |
| مؤشرات الحالة | وظيفة وحدة المعالجة المركزية ، إيثرنت ، POWERLINK ، CompactFlash ، البطارية |
| التشخيص | |
| بطارية | نعم ، باستخدام برنامج ومؤشر حالة LED |
| وظيفة وحدة المعالجة المركزية | نعم ، باستخدام مؤشر حالة LED |
| كومباكت فلاش | نعم ، باستخدام مؤشر حالة LED |
| إيثرنت | نعم ، باستخدام مؤشر حالة LED |
| باورلينك | نعم ، باستخدام مؤشر حالة LED |
| درجة الحرارة | نعم ، باستخدام برنامج التسجيل |
| الدعم | |
| وحدة تحكم التكرار | نعم |
| دعم بيانات سلامة التخزين | نعم |
| دعم ACOPOS | نعم |
| دعم المكونات المرئية | نعم |
| استهلاك الطاقة بدون وحدة واجهة و USB | 9.7 واط |
| استهلاك الطاقة لمصدر الطاقة X2X Link | 1.42 واط |
| استهلاك الطاقة | |
| I / O داخلي | 0.6 واط |
| تبديد إضافي للطاقة بسبب المحركات (المقاومة) [W] | - |
| الشهادات | |
| م | نعم |
| UKCA | نعم |
| ATEX | المنطقة 2 ، II 3G Ex nA nC IIA T5 Gc IP20 ، Ta (انظر دليل مستخدم X20) FTZÚ 09 ATEX 0083X |
| ماي | cULus E115267 معدات التحكم الصناعي |
| HazLoc | كساوس 244665 معدات التحكم في العمليات للمواقع الخطرة الفئة الأولى ، القسم 2 ، المجموعات ABCD ، T5 |
| DNV | درجة الحرارة:ب(0 - 55 درجة مئوية) رطوبة:ب(ما يصل الى 100٪) اهتزاز:ب(4 غ) EMC:ب(الجسر والسطح المفتوح) |
| LR | ENV1 |
| ك | نعم |
| عضلات المعدة | نعم |
| EAC | نعم |
| كيه سي | نعم |
| مساهمة الجهد | 24 فولت تيار مستمر -15٪ / + 20٪ |
| المدخلات الحالية | الأعلى.1.5 أ |
| فتيل | متكامل ، لا يمكن استبداله |
| عكس حماية قطبية | نعم |
| طاقة الخرج الاسمية | 7 واط |
| اتصال موازية | نعم |
| عملية زائدة عن الحاجة | نعم |
| مساهمة الجهد | 24 فولت تيار مستمر -15٪ / + 20٪ |
| فتيل | فتيل الخط المطلوب: ماكس.10 أ ، ضربة بطيئة |
| جهد الخرج الاسمي | 24 فولت تيار مستمر |
| تحميل الاتصال المسموح به | 10 أ |
| مؤشرات الحالة | التحميل الزائد ، حالة التشغيل ، حالة الوحدة ، نقل بيانات RS232 |
| التشخيص | |
| نقل البيانات RS232 | نعم ، باستخدام مؤشر حالة LED |
| تشغيل الوحدة / خطأ | نعم ، باستخدام برنامج ومؤشر حالة LED |
| الزائد | نعم ، باستخدام برنامج ومؤشر حالة LED |
| العزلة الكهربائية | |
| إمداد الإدخال / الإخراج - مصدر طاقة الإدخال / الإخراج | رقم |
| CPU / X2X Link Supply - مصدر طاقة CPU / X2X Link | نعم |
| فتحة CompactFlash | 1 |
| ساعة الوقت الحقيقي | غير متطاير ، دقة 1 ثانية ، دقة -10 إلى 10 جزء في المليون عند 25 درجة مئوية |
| FPU | نعم |
| المعالج | |
| يكتب | أتوم E680T |
| تردد الساعة | 1.6 جيجاهرتز |
| مخبأ L1 | |
| كود البيانات | 24 كيلو بايت |
| كود البرنامج | 32 كيلو بايت |
| مخبأ L2 | 512 كيلو بايت |
| معالج الإدخال / الإخراج المتكامل | يعالج نقاط بيانات الإدخال / الإخراج في الخلفية |
| فتحات واجهة معيارية | 3 |
| المتغيرات المتبقية | الأعلى.1 ميجا بايت |
| أقصر وقت دورة فئة مهمة | 100 مللي ثانية |
| وقت دورة التعليمات النموذجي | 0.0027 µs |
| تخزين البيانات | |
| مراقبة البطارية | نعم |
| بطارية ليثيوم | دقيقة.سنتان عند درجة حرارة محيطة تبلغ 23 درجة مئوية |
| الذاكرة القياسية | |
| الرامات " الذاكرة العشوائية في الهواتف والحواسيب " | 512 ميجا بايت DDR2 SDRAM |
| ذاكرة الوصول العشوائي للمستخدم | 1 ميجا بايت SRAM |
| واجهة IF1 | |
| الإشارة | RS232 |
| متغير | التوصيل عبر كتلة طرفي ذات 12 سنًا X20TB12 |
| الأعلى.مسافه: بعد | 900 م |
| معدل نقل | الأعلى.115.2 كيلوبت / ثانية |
| واجهة IF2 | |
| الإشارة | إيثرنت |
| متغير | 1x RJ45 محمية |
| طول الخط | الأعلى.100 متر بين محطتين (طول المقطع) |
| معدل نقل | 10/100/1000 ميجابت / ثانية |
| تحويل | |
| الطبقة المادية | 10BASE-T / 100BASE-TX / 1000BASE-T |
| نصف المزدوجة | نعم |
| الازدواج الكامل | نعم |
| التفاوض الذاتي | نعم |
| Auto-MDI / MDIX | نعم |
| واجهة IF3 | |
| فيلدبوس | POWERLINK (V1 / V2) إدارة أو التحكم في العقدة |
| يكتب | اكتب 4 |
| متغير | 1x RJ45 محمية |
| طول الخط | الأعلى.100 متر بين محطتين (طول المقطع) |
| معدل نقل | 100 ميجابت / ثانية |
| تحويل | |
| الطبقة المادية | 100BASE-TX |
| نصف المزدوجة | نعم |
| الازدواج الكامل | وضع POWERLINK: لا / وضع إيثرنت: نعم |
| التفاوض الذاتي | نعم |
| Auto-MDI / MDIX | نعم |
| واجهة IF4 | |
| يكتب | USB 1.1 / 2.0 |
| متغير | نوع أ |
| الأعلى.التيار الخارج | 0.5 أ |
| واجهة IF5 | |
| يكتب | USB 1.1 / 2.0 |
| متغير | نوع أ |
| الأعلى.التيار الخارج | 0.5 أ |
| واجهة IF6 | |
| فيلدبوس | X2X لينك ماستر |
| العزلة الكهربائية | إيثرنت (IF2) ، POWERLINK (IF3) و X2X (IF6) معزولة عن بعضها البعض ، عن واجهات أخرى ومن PLC |
| اتجاه التركيب | |
| أفقي | نعم |
| عمودي | نعم |
| ارتفاع التركيب فوق مستوى سطح البحر | |
| 0 إلى 2000 م | أي قيود |
| > 2000 م | خفض درجة الحرارة المحيطة بمقدار 0.5 درجة مئوية لكل 100 م |
| درجة الحماية لكل EN 60529 | IP20 |
| درجة الحرارة | |
| عملية | |
| اتجاه التركيب الأفقي | -25 إلى 60 درجة مئوية |
| اتجاه التركيب العمودي | -25 إلى 50 درجة مئوية |
| تدهور | انظر قسم "Derating". |
| تخزين | -40 إلى 85 درجة مئوية |
| المواصلات | -40 إلى 85 درجة مئوية |
| الرطوبة النسبية | |
| عملية | 5 إلى 95٪ ، دون تكاثف |
| تخزين | 5 إلى 95٪ ، دون تكاثف |
| المواصلات | 5 إلى 95٪ ، دون تكاثف |
| ملحوظة | اطلب ذاكرة التطبيق (CompactFlash) بشكل منفصل بطارية احتياطية متضمنة في التسليم لوحة غطاء نهاية X20 (يمين) مضمنة في التسليم تم تضمين مجموعة طرفية ذات 12 سنًا X20 في التسليم يتم تضمين أغطية فتحة وحدة الواجهة في التسليم |
| أبعاد | |
| عرض | 200 ملم |
| ارتفاع | 99 ملم |
| عمق | 85 ملم |
| وزن | 470 جرام |
