| مكان المنشأ: | النمسا |
| اسم العلامة التجارية: | B&R |
| إصدار الشهادات: | COC |
| رقم الموديل: | X20SO6300 |
| الحد الأدنى لكمية: | 1 لكل منهما |
|---|---|
| الأسعار: | USD |
| وقت التسليم: | 3-5 أيام |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 10 أيا |
| اسم المنتج: | B&R | موديل المنتج: | X20SO6300 |
|---|---|---|---|
| نوع المنتج: | وحدة I / O | I / O داخلي: | 1.4 واط |
| مجال الجهد الكهربائي: | 24 فولت تيار مستمر -15٪ / + 20٪ | ضمان: | سنة واحدة |
| إبراز: | X20SO6300 B&R X20 PLC,0.2A B&R X20 PLC,B & R Automation Plc I / O Module |
||

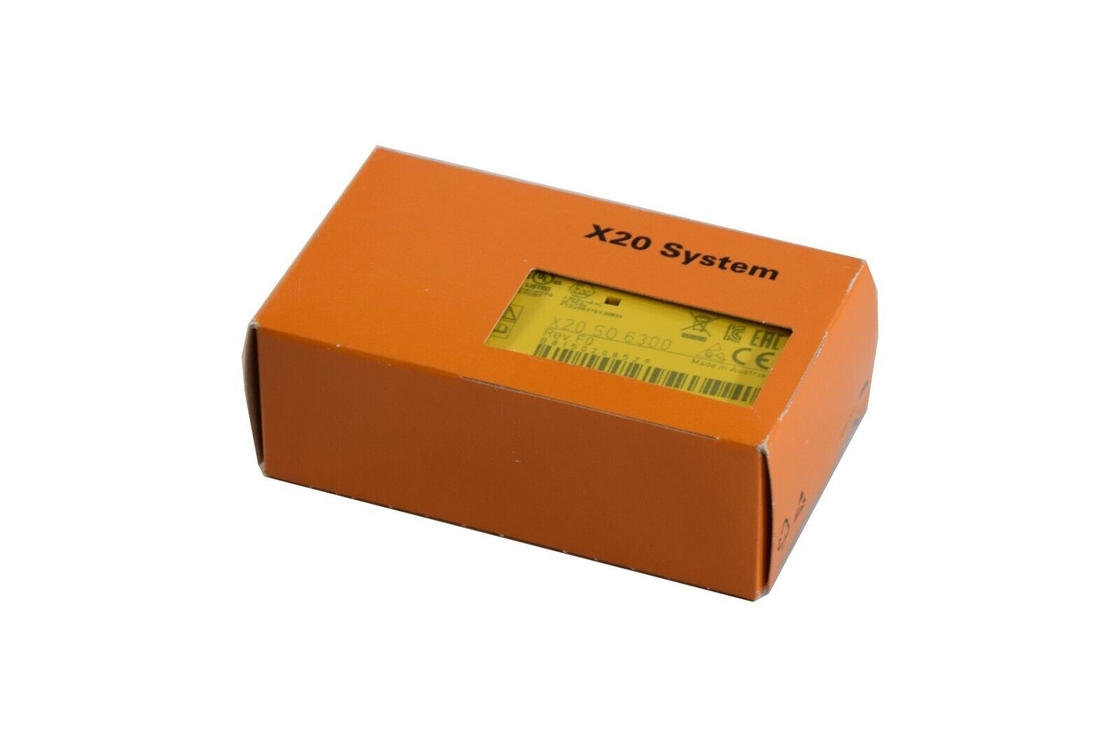

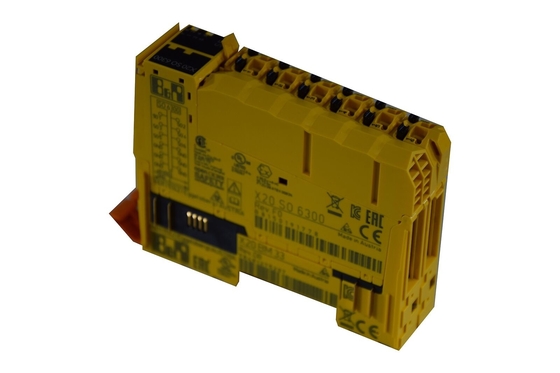

X20SO6300
هذه الوحدة مجهزة بـ 6 مخرجات رقمية آمنة.تيار الخرج الاسمي هو 0.2 أ.
يمكن استخدام الوحدة للتحكم في المشغلات في التطبيقات المتعلقة بالسلامة حتى PL e أو SIL 3.
تم تصميم المخرجات باستخدام تقنية أشباه الموصلات بحيث لا تعتمد الخصائص المتعلقة بالسلامة على عدد دورات التشغيل.مطلوب متغير "الجانب العالي والجانب العالي" (نوع الخرج B) للمشغلات ذات الإمكانات المرجعية (مثل تمكين المدخلات على محولات التردد).من المهم ملاحظة الإخطارات الخاصة بالكابلات في هذه الحالة.توفر قنوات الإخراج الرقمية الآمنة الحماية ضد إعادة التشغيل التلقائي عند حدوث أخطاء في الشبكة.
تم تصميم هذه الوحدة للكتل الطرفية X20 ذات 12 سنًا.
| وحدة I / O | 6 مخرجات رقمية آمنة من النوع B1 ، 24 VDC ، 0.2 A ، OSSD <10 s |
| رمز معرف B&R | 0xB815 |
| متطلبات النظام | |
| استوديو أتمتة | 3.0.81.15 أو أحدث |
| وقت التشغيل الآلي | 3.00 أو أحدث |
| SafeDESIGNER | 2.70 أو أحدث |
| الافراج عن السلامة | 1.2 أو أحدث |
| حزمة تكنولوجيا الخرائط | mapp Safety 5.7.0 أو أحدث |
| مؤشرات الحالة | وظيفة الإدخال / الإخراج لكل قناة ، حالة التشغيل ، حالة الوحدة |
| التشخيص | |
| تشغيل الوحدة / خطأ | نعم ، باستخدام برنامج ومؤشر حالة LED |
| النواتج | نعم ، باستخدام برنامج ومؤشر حالة LED |
| وضع التعتيم | |
| نِطَاق | وحدة |
| دور | وظيفة الوحدة |
| وضع مستقل | رقم |
| الأعلى.وقت دورة الإدخال / الإخراج | 1 مللي ثانية |
| استهلاك الطاقة | |
| أوتوبيس | 0.32 واط |
| I / O داخلي | 1.4 واط |
| تبديد إضافي للطاقة بسبب المحركات (المقاومة) [W] | 1.128 |
| العزلة الكهربائية | |
| قناة - حافلة | نعم |
| قناة - قناة | رقم |
| الشهادات | |
| م | نعم |
| السلامة الوظيفية | cULus FSPC E361559 الطاقة والأنظمة الصناعية معتمد للسلامة الوظيفية ANSI UL 1998: 2013 |
| السلامة الوظيفية | IEC 61508: 2010 ، SIL 3 EN 62061: 2013 ، SIL 3 EN ISO 13849-1: 2015 ، Cat.4 / رر ه IEC 61511: 2004 ، SIL 3 |
| السلامة الوظيفية | EN 50156-1: 2004 |
| ATEX | المنطقة 2 ، II 3G Ex nA nC IIA T5 Gc IP20 ، Ta (انظر دليل مستخدم X20) FTZÚ 09 ATEX 0083X |
| ماي | cULus E115267 معدات التحكم الصناعي |
| HazLoc | كساوس 244665 معدات التحكم في العمليات للمواقع الخطرة الفئة الأولى ، القسم 2 ، المجموعات ABCD ، T5 |
| DNV | قيد التحضير |
| EAC | نعم |
| كيه سي | نعم |
| EN ISO 13849-1: 2015 | |
| فئة | قطة.3 إذا كانت المعلمة "Disable OSSD = Yes - Warning" ، قطة.4 إذا كانت المعلمة "Disable OSSD = No" |
| PL | PL d if المعلمة "Disable OSSD = Yes - Warning" ، PL e if المعلمة "Disable OSSD = No" |
| العاصمة | > 60٪ إذا كانت المعلمة "Disable OSSD = Yes - Warning" ، > 94٪ إذا كانت المعلمة "Disable OSSD = No" |
| MTTFD | 2500 سنة |
| وقت المهمة | الأعلى.20 سنه |
| IEC 61508: 2010 ، IEC 61511: 2004 ، EN 62061: 2013 |
|
| SIL CL | SIL 2 إذا كانت المعلمة "Disable OSSD = Yes - Warning" ، SIL 3 إذا كانت المعلمة "Disable OSSD = No" |
| SFF | > 60٪ إذا كانت المعلمة "Disable OSSD = Yes - Warning" ، > 90٪ إذا كانت المعلمة "Disable OSSD = No" |
| PFH / PFHد | |
| لكل قناة | <1 * 10-10 |
| سلكي مفتوح | ضئيلة |
| openSAFETY wireless | <1 * 10-14* عدد حزم OpenSAFETY في الساعة |
| PFD | <2 * 10-5 |
| فترة اختبار الإثبات (PT) | 20 سنه |
| الجهد الاسمي | 24 فولت تيار مستمر |
| مجال الجهد الكهربائي | 24 فولت تيار مستمر -15٪ / + 20٪ |
| حماية متكاملة | عكس حماية قطبية |
| كمية | 6 |
| متغير | FET ، تبديل إيجابي 2x ، اكتب B1 ، مستوى الإخراج قابل للقراءة |
| الجهد الاسمي | 24 فولت تيار مستمر |
| تيار الخرج الاسمي | 0.2 أ |
| إجمالي التيار الاسمي | 1.2 أ |
| حماية الإخراج | راجع قسم "تدفق السلوك الحالي لقنوات الإخراج". |
| جهد الكبح عند إيقاف تشغيل الأحمال الاستقرائية | الأعلى.45 فولت تيار مستمر |
| وقت اكتشاف الخطأ | 1 ثانية |
| جهد العزل بين القناة والحافلة | 500 فولتإف |
| تيار ماس كهربائى الذروة | راجع قسم "تدفق السلوك الحالي لقنوات الإخراج". |
| تيار التسرب عند إيقاف تشغيل الإخراج | <100 |
| رDS (تشغيل) | 4.7 Ω |
| تبديل الجهد | مصدر طاقة الإدخال / الإخراج مطروحًا منه انخفاض الجهد بسبب RDS (تشغيل) |
| الأعلى.تردد التبديل | راجع قسم "تدفق السلوك الحالي لقنوات الإخراج". |
| اختبار طول النبضة | الأعلى.10 مللي ثانية |
| الأعلى.حمولة سعوية | 100 نف |
| أناخارج | <100 |
| أناGND | <70 مللي أمبير |
| اتجاه التركيب | |
| أفقي | نعم |
| عمودي | نعم |
| ارتفاع التركيب فوق مستوى سطح البحر | من 0 إلى 2000 م ، بلا حدود |
| درجة الحماية لكل EN 60529 | IP20 |
| درجة الحرارة | |
| عملية | |
| اتجاه التركيب الأفقي | من 0 إلى 60 درجة مئوية |
| اتجاه التركيب العمودي | من 0 إلى 50 درجة مئوية |
| تدهور | انظر قسم "Derating". |
| تخزين | -40 إلى 85 درجة مئوية |
| المواصلات | -40 إلى 85 درجة مئوية |
| الرطوبة النسبية | |
| عملية | 5 إلى 95٪ ، دون تكاثف |
| تخزين | 5 إلى 95٪ ، دون تكاثف |
| المواصلات | 5 إلى 95٪ ، دون تكاثف |
| ملحوظة | اطلب مجموعة طرفية ذات مفتاح أمان 1x بشكل منفصل. اطلب وحدة ناقل ذات مفتاح أمان 1x بشكل منفصل. |
| يقذف | 25+0.2مم |
