| مكان المنشأ: | النمسا |
| اسم العلامة التجارية: | B&R |
| إصدار الشهادات: | COC |
| رقم الموديل: | X20CP1382 |
| الحد الأدنى لكمية: | 1 لكل منهما |
|---|---|
| الأسعار: | USD |
| وقت التسليم: | 3-5 أيام |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 10 أيا |

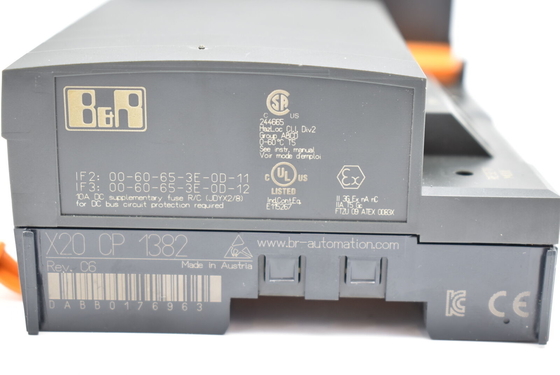

| اسم المنتج: | B&R | موديل المنتج: | X20CP1382 |
|---|---|---|---|
| نوع المنتج: | وحدة CPU | رمز هوية: | 0xDABB |
| مساهمة الجهد: | 24 فولت تيار مستمر -15٪ / + 20٪ | أبعاد: | 164 * 99 * 75 ملم |
| وزن: | 310 جرام | ضمان: | سنة واحدة |
| إبراز: | وحدة وحدة المعالجة المركزية B&R X20 PLC SYSTEM,X20CP1382 B&R X20 PLC,400 ميجاهرتز B&R Automation Plc |
||

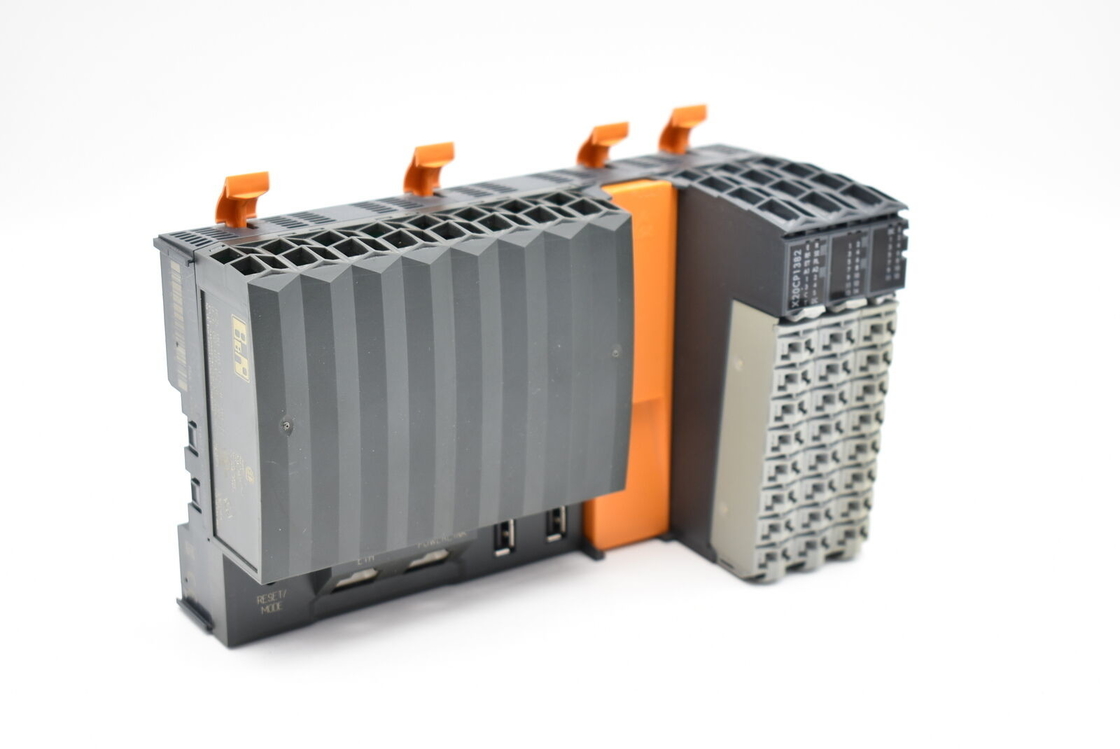

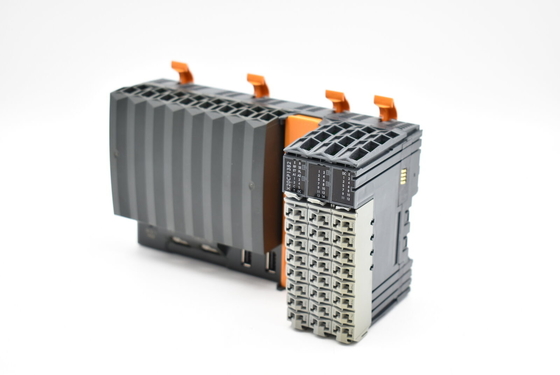

تتميز سلسلة X20 Compact CPU بثلاث وحدات إدخال / إخراج متكاملة.الجهاز مزود ب30 مختلفالمدخلات / المخرجات الرقمية و2 مداخل تناظرية.1 مدخلات تناظريةيمكن استخدامها لقياس درجة حرارة مقاومة PT1000.
تم تجهيز X20CP1382 بمعالج Intel x86400 ميغا هيرتزمعالج متوافق256 ميجا بايتذاكرة الوصول العشوائي و2 جيجا بايتمحرك أقراص فلاش مدمج.FRAM لتخزين المتغيرات المتبقية له32 كيلو بايتمتوفرة.يضمن التصميم الخالي من المروحة والبطارية التشغيل بدون صيانة.
وحدة المعالجة المركزية مجهزة بشبكة إيثرنت ،عدد 2 منفذ USBوواجهة RS232.بالإضافة إلى ذلك ، يتوفر ناقل POWERLINK و CAN كواجهات متكاملة.إذا كانت هناك حاجة إلى اتصالات ناقل المجال الإضافية ، فيمكن ترقية وحدة المعالجة المركزية باستخدام وحدة واجهة من مجموعة منتجات X20 القياسية.
| واجهات | 1x RS232 ، 1x Ethernet ، 1x POWERLINK ، 2x USB ، 1x X2X Link ، 1x CAN bus |
| وحدة النظام | وحدة المعالجة المركزية |
| رمز معرف B&R | 0xDABB |
| تبريد | بلا مروحة |
| مؤشرات الحالة | وظيفة وحدة المعالجة المركزية ، إيثرنت ، POWERLINK ، RS232 ، ناقل CAN ، مقاوم إنهاء ناقل CAN ، مزود طاقة وحدة المعالجة المركزية ، مصدر طاقة I / O ، وظيفة I / O لكل قناة |
| التشخيص | |
| النواتج | المخرجات الرقمية: نعم ، باستخدام مؤشر حالة LED والبرمجيات (حالة خطأ الإخراج) |
| وظيفة وحدة المعالجة المركزية | نعم ، باستخدام مؤشر حالة LED |
| يمكن نقل بيانات الحافلات | نعم ، باستخدام مؤشر حالة LED |
| نقل البيانات RS232 | نعم ، باستخدام مؤشر حالة LED |
| المدخلات | المدخلات التناظرية: نعم ، باستخدام مؤشر حالة LED والبرمجيات |
| إيثرنت | نعم ، باستخدام مؤشر حالة LED |
| مصدر طاقة I / O | نعم ، باستخدام مؤشر حالة LED |
| باورلينك | نعم ، باستخدام مؤشر حالة LED |
| مراقبة جهد الإمداد | نعم ، باستخدام مؤشر حالة LED |
| درجة الحرارة | نعم ، باستخدام برنامج التسجيل |
| المقاوم إنهاء | نعم ، باستخدام مؤشر حالة LED |
| الدعم | |
| وحدة تحكم التكرار | رقم |
| دعم ACOPOS | نعم |
| قنوات الإدخال / الإخراج القادرة على التفاعل | رقم |
| دعم المكونات المرئية | نعم |
| استهلاك الطاقة بدون وحدة واجهة و USB | 5.5 واط |
| استهلاك الطاقة لمصدر الطاقة X2X Link | 0.8 واط |
| استهلاك الطاقة | |
| I / O داخلي | 2.3 واط |
| تبديد إضافي للطاقة بسبب المحركات (المقاومة) [W] | - |
| نوع خطوط الإشارة | يجب استخدام خطوط محمية لجميع المدخلات / المخرجات الرقمية عالية السرعة ، وطول الخط: الحد الأقصى.20 م |
| الشهادات | |
| م | نعم |
| UKCA | نعم |
| ATEX | المنطقة 2 ، II 3G Ex nA nC IIA T5 Gc IP20 ، Ta (انظر دليل مستخدم X20) FTZÚ 09 ATEX 0083X |
| ماي | cULus E115267 معدات التحكم الصناعي |
| HazLoc | كساوس 244665 معدات التحكم في العمليات للمواقع الخطرة الفئة الأولى ، القسم 2 ، المجموعات ABCD ، T5 |
| DNV | درجة الحرارة:ب(0 - 55 درجة مئوية) رطوبة:ب(ما يصل الى 100٪) اهتزاز:ب(4 غ) EMC:ب(الجسر والسطح المفتوح) |
| LR | ENV1 |
| ك | نعم |
| عضلات المعدة | نعم |
| EAC | نعم |
| مساهمة الجهد | 24 فولت تيار مستمر -15٪ / + 20٪ |
| المدخلات الحالية | الأعلى.1 أ |
| فتيل | متكامل ، لا يمكن استبداله |
| عكس حماية قطبية | نعم |
| طاقة الخرج الاسمية | 2 واط |
| اتصال موازية | نعم |
| عملية زائدة عن الحاجة | نعم |
| مساهمة الجهد | 24 فولت تيار مستمر -15٪ / + 20٪ |
| فتيل | فتيل الخط المطلوب: ماكس.10 أ ، ضربة بطيئة |
| جهد الخرج الاسمي | 24 فولت تيار مستمر |
| تحميل الاتصال المسموح به | 10 أ |
| ساعة الوقت الحقيقي | الاحتفاظ لمدة 300 ساعة على الأقل ، اكتب.1000 ساعة عند 25 درجة مئوية ، دقة 1 ثانية ، دقة -18 إلى 28 جزء في المليون عند 25 درجة مئوية |
| FPU | نعم |
| المعالج | |
| يكتب | Vx86EX |
| تردد الساعة | 400 ميغا هيرتز |
| مخبأ L1 | |
| كود البيانات | 16 كيلو بايت |
| كود البرنامج | 16 كيلو بايت |
| مخبأ L2 | 128 كيلو بايت |
| معالج الإدخال / الإخراج المتكامل | يعالج نقاط بيانات الإدخال / الإخراج في الخلفية |
| فتحات واجهة معيارية | 1 |
| المتغيرات المتبقية | 32 كيلوبايت FRAM ، الاحتفاظ> 10 سنوات |
| أقصر وقت دورة فئة مهمة | 1 مللي ثانية |
| وقت دورة التعليمات النموذجي | 0.0199 µs |
| الذاكرة القياسية | |
| الرامات " الذاكرة العشوائية في الهواتف والحواسيب " | 256 ميجا بايت DDR3 SDRAM |
| ذاكرة التطبيق | |
| يكتب | ذاكرة فلاش eMMC سعة 2 جيجا بايت |
| الاحتفاظ بالبيانات | 10 سنوات |
| كمية البيانات القابلة للكتابة | |
| مضمون | 40 تيرابايت |
| النتائج لمدة 5 سنوات | 21.9 جيجا بايت / يوم |
| دورات محو / كتابة مضمونة | 20000 |
| كود تصحيح الخطأ (ECC) | نعم |
| واجهة IF1 | |
| الإشارة | RS232 |
| متغير | الاتصال عبر كتلة طرفية ذات 16 سنًا X20TB1F |
| الأعلى.مسافه: بعد | 900 م |
| معدل نقل | الأعلى.115.2 كيلوبت / ثانية |
| واجهة IF2 | |
| الإشارة | إيثرنت |
| متغير | 1x RJ45 محمية |
| طول الخط | الأعلى.100 متر بين محطتين (طول المقطع) |
| معدل نقل | 10/100 ميجابت / ثانية |
| تحويل | |
| الطبقة المادية | 10BASE-T / 100BASE-TX |
| نصف المزدوجة | نعم |
| الازدواج الكامل | نعم |
| التفاوض الذاتي | نعم |
| Auto-MDI / MDIX | نعم |
| واجهة IF3 | |
| فيلدبوس | POWERLINK إدارة أو التحكم العقدة |
| يكتب | اكتب 4 |
| متغير | 1x RJ45 محمية |
| طول الخط | الأعلى.100 متر بين محطتين (طول المقطع) |
| معدل نقل | 100 ميجابت / ثانية |
| تحويل | |
| الطبقة المادية | 100BASE-TX |
| نصف المزدوجة | نعم |
| الازدواج الكامل | وضع POWERLINK: لا / وضع إيثرنت: نعم |
| التفاوض الذاتي | نعم |
| Auto-MDI / MDIX | نعم |
| واجهة IF4 | |
| يكتب | USB 1.1 / 2.0 |
| متغير | نوع أ |
| الأعلى.التيار الخارج | 0.5 أ |
| واجهة IF5 | |
| يكتب | USB 1.1 / 2.0 |
| متغير | نوع أ |
| الأعلى.التيار الخارج | 0.1 أ |
| واجهة IF6 | |
| فيلدبوس | X2X لينك ماستر |
| واجهة IF7 | |
| الإشارة | يمكن حافلة |
| متغير | الاتصال عبر كتلة طرفية ذات 16 سنًا X20TB1F |
| الأعلى.مسافه: بعد | 1000 م |
| معدل نقل | الأعلى.1 ميجابت / ثانية |
| المقاوم إنهاء | متكامل في الوحدة |
| مراقب | SJA 1000 |
| كمية | 14 مدخلًا قياسيًا ، 4 مدخلات عالية السرعة و 4 قنوات مختلطة ، التكوين كمدخل أو إخراج باستخدام البرنامج |
| الجهد الاسمي | 24 فولت تيار مستمر |
| مساهمة الجهد | 24 فولت تيار مستمر -15٪ / + 20٪ |
| تيار الإدخال عند 24 فولت تيار مستمر | X1 - المدخلات القياسية: النوع.3.5 مللي أمبير X2 - المدخلات القياسية: النوع.2.68 مللي أمبير X2 - مدخلات عالية السرعة: النوع.3.5 مللي أمبير X3 - القنوات المختلطة: النوع.2.68 مللي أمبير |
| دارة الإدخال | مكتب المدير |
| مرشح الإدخال | |
| المعدات | المدخلات القياسية والقنوات المختلطة: ≤200 ميكروثانية مدخلات عالية السرعة: ≤2 μs ، عند استخدامها كمدخلات قياسية: ≤200 μs |
| برمجة | افتراضي 1 مللي ثانية ، قابل للتكوين بين 0 و 25 مللي ثانية بزيادات قدرها 0.1 مللي ثانية |
| نوع الاتصال | 1-توصيلات الأسلاك |
| مقاومة المدخلات | X1 - المدخلات القياسية: 6.8 كيلو أوم X2 - المدخلات القياسية: 8.9 كيلو أوم X2 - مدخلات عالية السرعة: 6.8 كيلو أوم X3 - قنوات مختلطة: 8.9 كيلو أوم |
| وظائف اضافيه | X2 - مداخل رقمية عالية السرعة: عد الأحداث 2x 250 كيلو هرتز ، عداد 2x AB ، جهاز تشفير متزايد ABR ، الاتجاه / التردد ، قياس الفترة ، قياس البوابة ، قياس الوقت التفاضلي ، عدادات الحافة ، أوقات الحافة |
| عتبة التبديل | |
| قليل | <5 فولت تيار مستمر |
| عالٍ | > 15 فولت تيار مستمر |
| كمية | 2 |
| مدخلات التشفير | 24 فولت غير متماثل |
| حجم العداد | 32 بت |
| تردد الإدخال | الأعلى.100 كيلو هرتز |
| تقييم | 4x |
| مصدر طاقة التشفير | الوحدة الداخلية ، بحد أقصى.300 مللي أمبير |
| خصائص التحميل الزائد لإمداد طاقة التشفير | دليل ماس كهربائى ، مقاوم للحمل الزائد |
| كمية | 1 |
| مدخلات التشفير | 24 فولت غير متماثل |
| حجم العداد | 32 بت |
| تردد الإدخال | الأعلى.100 كيلو هرتز |
| تقييم | 4x |
| مصدر طاقة التشفير | الوحدة الداخلية ، بحد أقصى.300 مللي أمبير |
| خصائص التحميل الزائد لإمداد طاقة التشفير | دليل ماس كهربائى ، مقاوم للحمل الزائد |
| كمية | 2 |
| شكل إشارة | نبض موجة مربعة |
| تقييم | 1x |
| تردد الإدخال | الأعلى.250 كيلو هرتز |
| تردد العداد | 250 كيلو هرتز |
| حجم العداد | 32 بت |
| القياسات الممكنة | قياس الفترة ، قياس البوابة ، قياس الوقت التفاضلي ، عداد الحافة ، أوقات الحافة |
| القياسات لكل وحدة | كل وظيفة تصل إلى 2x |
| حجم العداد | 32 بت |
| تردد الإدخال | الأعلى.10 كيلو هرتز |
| الطابع الزمني | دقة 1 s |
| شكل إشارة | نبض موجة مربعة |
| إدخال | ± 10 فولت أو من 0 إلى 20 مللي أمبير / 4 إلى 20 مللي أمبير ، عبر توصيلات طرفية مختلفة |
| نوع الإدخال | المدخلات التفاضلية |
| دقة المحول الرقمي | |
| الجهد االكهربى | ± 12 بت |
| تيار | 12 بت |
| وقت التحويل | 1 قناة ممكنة: 100 s تمكين قناتين: 200 µs |
| تنسيق الإخراج | |
| نوع البيانات | ذكاء |
| الجهد االكهربى | INT 0x8001 - 0x7FFF / 1 LSB = 0x0008 = 2.441 مللي فولت |
| تيار | INT 0x0000 - 0x7FFF / 1 LSB = 0x0008 = 4.883 μA |
| مقاومة المدخلات في نطاق الإشارة | |
| الجهد االكهربى | 20 متر مكعب |
| تيار | - |
| حمل | |
| الجهد االكهربى | - |
| تيار | <300 |
| حماية المدخلات | حماية ضد الأسلاك بجهد الإمداد |
| إشارة الدخل المسموح بها | |
| الجهد االكهربى | الأعلى.± 30 فولت |
| تيار | الأعلى.± 50 مللي أمبير |
| إخراج القيمة الرقمية أثناء الحمل الزائد | شكلي |
| إجراء التحويل | ريال سعودي |
| مرشح الإدخال | مرشح الترددات المنخفضة من الدرجة الثالثة / تردد القطع 1 كيلو هرتز |
| الأعلى.خطأ | |
| الجهد االكهربى | |
| يكسب | 0.18٪ (Rev. <C0: 0.37٪) |
| عوض | 0.04٪ (Rev. <C0: 0.25٪) |
| تيار | |
| يكسب | 0 إلى 20 مللي أمبير = 0.15٪ (Rev. <C0: 0.52٪) / 4 إلى 20 مللي أمبير = 0.25٪ |
| عوض | 0 إلى 20 مللي أمبير = 0.1٪ (Rev. <C0: 0.4٪) / 4 إلى 20 مللي أمبير = 0.15٪ |
| الأعلى.كسب الانجراف | |
| الجهد االكهربى | 0.017٪ / درجة مئوية |
| تيار | 0 إلى 20 مللي أمبير = 0.015٪ / درجة مئوية / 4 إلى 20 مللي أمبير = 0.023٪ / درجة مئوية |
| الأعلى.الانجراف تعويض | |
| الجهد االكهربى | 0.008٪ / درجة مئوية |
| تيار | 0 إلى 20 مللي أمبير = 0.008٪ / درجة مئوية / 4 إلى 20 مللي أمبير = 0.012٪ / درجة مئوية |
| رفض الوضع المشترك | |
| العاصمة | 70 ديسيبل |
| 50 هرتز | 70 ديسيبل |
| نطاق الوضع المشترك | ± 12 فولت |
| الحديث المتبادل بين القنوات | <-70 ديسيبل |
| اللاخطية | |
| الجهد االكهربى | <0.025٪ |
| تيار | <0.05٪ |
| كمية | 1 |
| إدخال | قياس المقاومة بإمداد تيار مستمر لتوصيلات بسلكين |
| دقة المحول الرقمي | 13 بت |
| وقت التحويل | تم تمكين إدخال درجة الحرارة فقط: 200 ميكرو ثانية تم تمكين الإدخال التناظري ودرجة الحرارة: 400 ميكرو ثانية |
| إجراء التحويل | ريال سعودي |
| تنسيق الإخراج | INT أو UINT لقياس المقاومة |
| المستشعر | |
| Pt1000 | -200 إلى 850 درجة مئوية |
| نطاق قياس المقاومة | 0.1 إلى 4000 |
| دقة مستشعر درجة الحرارة | 1 LSB = 0x0005 = 0.16 درجة مئوية |
| دقة قياس المقاومة | 1 LSB = 0x0005 = 0.49 أوم |
| مرشح الإدخال | مرشح الترددات المنخفضة من الدرجة الأولى / تردد القطع 7 هرتز |
| معيار الاستشعار | EN 60751 |
| نطاق الوضع المشترك | 1 فولت |
| طريقة الخطي | داخلي |
| تيار القياس | 1 مللي أمبير |
| إشارة الدخل المسموح بها | على المدى القصير كحد أقصى.± 30 فولت |
| الأعلى.خطأ عند 25 درجة مئوية | |
| يكسب | 0.3٪ (Rev. <C0: 1.93٪) |
| عوض | 0.15٪ (Rev. <C0: 0.32٪) |
| الأعلى.كسب الانجراف | 0.023٪ / درجة مئوية |
| الأعلى.الانجراف تعويض | 0.012٪ / درجة مئوية |
| اللاخطية | <0.05٪ |
| نطاق معياري لقيم قياس المقاومة | 0.1 إلى 4000.0 Ω |
| الحديث المتبادل بين القنوات | <-70 ديسيبل |
| رفض الوضع المشترك | |
| 50 هرتز | > 60 ديسيبل |
| تطبيع مستشعر درجة الحرارة | |
| Pt1000 | -200 إلى 850 درجة مئوية |
| كمية | 4 مخرجات قياسية ، 4 مخرجات عالية السرعة و 4 قنوات مختلطة ، التكوين كمدخل أو إخراج باستخدام البرنامج |
| متغير | المخرجات القياسية والقنوات المختلطة: مصادر FET الحالية مخرجات عالية السرعة: دفع وسحب |
| الجهد الاسمي | 24 فولت تيار مستمر |
| تبديل الجهد | 24 فولت تيار مستمر -15٪ / + 20٪ |
| تيار الخرج الاسمي | المخرجات القياسية والقنوات المختلطة: 0.5 أ مخرجات عالية السرعة: 0.2 أ |
| إجمالي التيار الاسمي | المخرجات القياسية والقنوات المختلطة: 4 أ مخرجات عالية السرعة: 0.8 أ |
| نوع الاتصال | 1-توصيلات الأسلاك |
| دارة الإخراج | المخرجات القياسية والقنوات المختلطة: المصدر مخرجات عالية السرعة: حوض أو مصدر |
| حماية الإخراج | الاغلاق الحراري في حالة زيادة التيار أو ماس كهربائى (انظر القيمة "تيار ذروة ماس كهربائى") الصمام الثنائي الحر الداخلي لتبديل الأحمال الاستقرائية (انظر قسم "تبديل الأحمال الحثية") |
| تعديل عرض النبض | |
| مدة الدورة | من 5 إلى 65535 µs تقابل 200 كيلوهرتز إلى 15 هرتز |
| مدة النبض | 0 إلى 100٪ ، بحد أدنى 2.5 µs |
| قرار لمدة النبض | 0.1٪ من التردد الذي تم تكوينه |
| حالة التشخيص | المخرجات القياسية والقنوات المختلطة: مراقبة الإخراج مع تأخير 10 مللي ثانية مخرجات عالية السرعة: مراقبة الإخراج مع تأخير 10 s |
| تيار التسرب عند إيقاف تشغيل الإخراج | المخرجات القياسية والقنوات المختلطة: 5 µA مخرجات عالية السرعة: 25 µA |
| رDS (تشغيل) | 140 متر مكعب |
| الجهد المتبقي | المخرجات القياسية والقنوات المختلطة: <0.1 فولت عند التيار الاسمي 0.5 أ مخرجات عالية السرعة: <0.9 فولت بالتيار الاسمي 0.1 أمبير |
| تيار ماس كهربائى الذروة | المخرجات القياسية والقنوات المختلطة: <3 أ مخرجات عالية السرعة: <20 أ |
| التبديل في حالة إيقاف التشغيل الزائد أو إيقاف تشغيل ماس كهربائى | المخرجات القياسية والقنوات المختلطة: تقريبًا.10 مللي ثانية (يعتمد على درجة حرارة الوحدة) مخرجات عالية السرعة: لا يوجد مفتاح تشغيل |
| تأخير التبديل | |
| 0 → 1 | المخرجات القياسية والقنوات المختلطة: <300 ميكرو ثانية مخرجات عالية السرعة: <3 µs |
| 1 → 0 | المخرجات القياسية والقنوات المختلطة: <300 ميكرو ثانية مخرجات عالية السرعة: <3 µs |
| تردد التبديل | |
| حمل مقاوم | المخرجات القياسية والقنوات المختلطة: ماكس.500 هرتز مخرجات عالية السرعة: 50 كيلو هرتز ، بحد أقصى.200 كيلوهرتز (انظر قسم "تبديل خفض التردد للمخرجات الرقمية عالية السرعة") |
| الحمل الاستقرائي | انظر قسم "تبديل الأحمال الاستقرائية". |
| جهد الكبح عند إيقاف تشغيل الأحمال الاستقرائية | المخرجات القياسية والقنوات المختلطة: النوع.45 فولت تيار مستمر |
| العزلة الكهربائية | إيثرنت (IF2) ، POWERLINK (IF3) و X2X (IF6) معزولة عن بعضها البعض ، عن واجهات أخرى ومن PLC عزل القناة من الحافلة القناة ليست معزولة عن القناة أو PLC |
| اتجاه التركيب | |
| أفقي | نعم |
| عمودي | نعم |
| ارتفاع التركيب فوق مستوى سطح البحر | |
| 0 إلى 2000 م | أي قيود |
| > 2000 م | خفض درجة الحرارة المحيطة بمقدار 0.5 درجة مئوية لكل 100 م |
| درجة الحماية لكل EN 60529 | IP20 |
| درجة الحرارة | |
| عملية | |
| اتجاه التركيب الأفقي | -25 إلى 60 درجة مئوية |
| اتجاه التركيب العمودي | -25 إلى 50 درجة مئوية |
| تدهور | انظر قسم "تبديل خفض التردد للمخرجات الرقمية عالية السرعة". |
| تخزين | -40 إلى 85 درجة مئوية |
| المواصلات | -40 إلى 85 درجة مئوية |
| الرطوبة النسبية | |
| عملية | 5 إلى 95٪ ، دون تكاثف |
| تخزين | 5 إلى 95٪ ، دون تكاثف |
| المواصلات | 5 إلى 95٪ ، دون تكاثف |
| ملحوظة | لوحة غطاء نهاية X20 (يمين) مضمنة في التسليم 3 كتل طرفية X20 (16 سنًا) مضمنة في التسليم يتم تضمين غطاء فتحة وحدة الواجهة في التسليم |
| أبعاد | |
| عرض | 164 ملم |
| ارتفاع | 99 ملم |
| عمق | 75 ملم |
| وزن | 310 جرام |
اتصل شخص: Candy Wang
الهاتف :: +8618059279924
