| مكان المنشأ: | النمسا |
| اسم العلامة التجارية: | B&R |
| إصدار الشهادات: | COC |
| رقم الموديل: | X20DOF322 |
| الحد الأدنى لكمية: | 1 لكل منهما |
|---|---|
| الأسعار: | USD |
| وقت التسليم: | 3-5 أيام |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 10 أيا |
| اسم المنتج: | B&R | موديل المنتج: | X20DOF322 |
|---|---|---|---|
| نوع المنتج: | وحدة I / O | رمز هوية: | 0xC0EA |
| مساهمة الجهد: | 24 فولت تيار مستمر -15٪ / + 20٪ | ضمان: | سنة واحدة |
| إبراز: | X20DOF322 B&R X20 PLC,وحدة الإدخال / الإخراج لنظام B & R X20 PLC,16 مخرجات رقمية B&R Automation Plc |
||

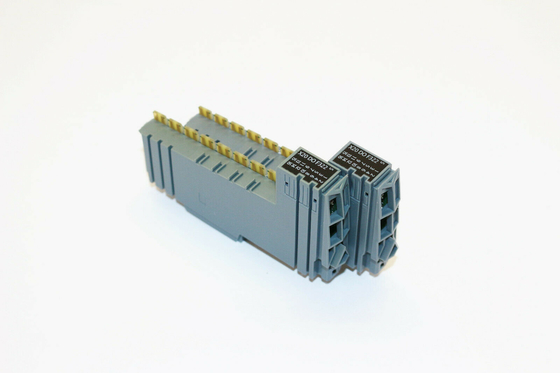

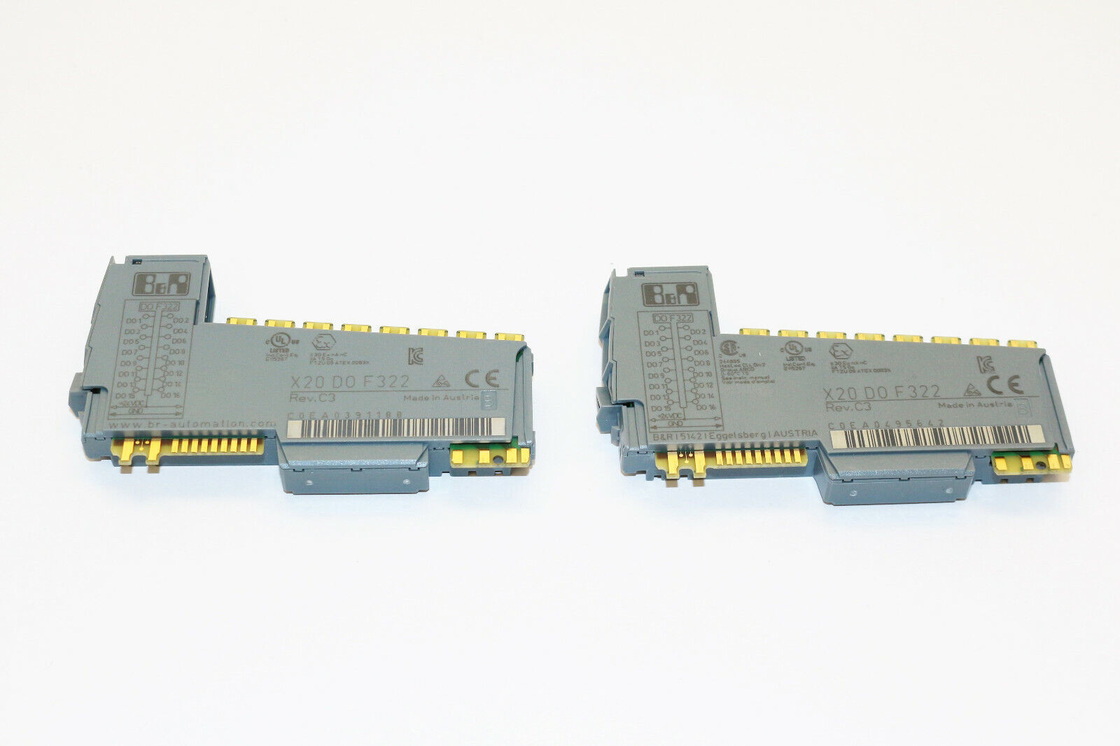

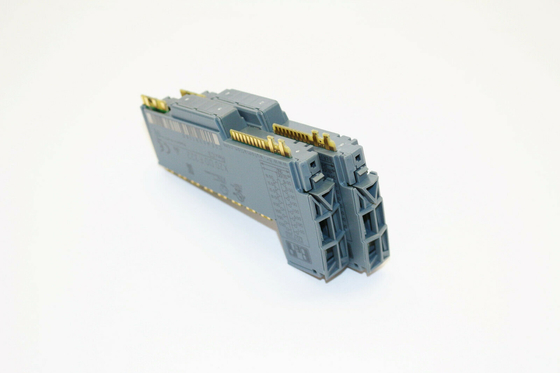

الوحدة مجهزة بـ 16 مخرجًا لتوصيلات 1 سلك.تم تصميم الوحدة لأسلاك خرج المصدر.
| وحدة I / O | 16 مخرجًا رقميًا 24 فولت تيار مباشر للتوصيلات أحادية الأسلاك |
| رمز معرف B&R | 0xC0EA |
| مؤشرات الحالة | وظيفة الإدخال / الإخراج لكل قناة ، حالة التشغيل ، حالة الوحدة |
| التشخيص | |
| تشغيل الوحدة / خطأ | نعم ، باستخدام برنامج ومؤشر حالة LED |
| النواتج | نعم ، باستخدام مؤشر حالة LED والبرمجيات (حالة خطأ الإخراج) |
| استهلاك الطاقة | |
| أوتوبيس | 0.28 واط |
| I / O داخلي | 0.95 واط |
| تبديد إضافي للطاقة بسبب المحركات (المقاومة) [W] | +0.56 وات |
| الشهادات | |
| م | نعم |
| UKCA | نعم |
| ATEX | المنطقة 2 ، II 3G Ex nA nC IIA T5 Gc IP20 ، Ta (انظر دليل مستخدم X20) FTZÚ 09 ATEX 0083X |
| ماي | cULus E115267 معدات التحكم الصناعي |
| HazLoc | كساوس 244665 معدات التحكم في العمليات للمواقع الخطرة الفئة الأولى ، القسم 2 ، المجموعات ABCD ، T5 |
| DNV | درجة الحرارة:ب(0 - 55 درجة مئوية) رطوبة:ب(ما يصل الى 100٪) اهتزاز:ب(4 غ) EMC:ب(الجسر والسطح المفتوح) |
| LR | ENV1 |
| ك | نعم |
| عضلات المعدة | نعم |
| EAC | نعم |
| كيه سي | نعم |
| متغير | المصادر الحالية FET |
| الجهد الاسمي | 24 فولت تيار مستمر |
| تبديل الجهد | 24 فولت تيار مستمر -15٪ / + 20٪ |
| تيار الخرج الاسمي | 0.5 أ |
| إجمالي التيار الاسمي | 8 أ |
| نوع الاتصال | 1-توصيلات الأسلاك |
| دارة الإخراج | مصدر |
| حماية الإخراج | الاغلاق الحراري في حالة زيادة التيار أو ماس كهربائى (انظر القيمة "تيار ذروة ماس كهربائى") الصمام الثنائي الحر الداخلي لتبديل الأحمال الاستقرائية (انظر قسم "تبديل الأحمال الحثية") |
| حالة التشخيص | مراقبة الإخراج مع تأخير 10 مللي ثانية |
| تيار التسرب عند إيقاف تشغيل الإخراج | 5 |
| رDS (تشغيل) | 140 متر مكعب |
| تيار ماس كهربائى الذروة | <3 أ |
| التبديل في حالة إيقاف التشغيل الزائد أو إيقاف تشغيل ماس كهربائى | تقريبا.10 مللي ثانية (يعتمد على درجة حرارة الوحدة) |
| تأخير التبديل | |
| 0 → 1 | <300 ميكروثانية |
| 1 → 0 | <300 ميكروثانية |
| تردد التبديل | |
| حمل مقاوم | الأعلى.500 هرتز |
| الحمل الاستقرائي | انظر قسم "تبديل الأحمال الاستقرائية". |
| جهد الكبح عند إيقاف تشغيل الأحمال الاستقرائية | النوع.45 فولت تيار مستمر |
| جهد العزل بين القناة والحافلة | 500 فولتإف |
| العزلة الكهربائية | عزل القناة من الحافلة القناة غير معزولة عن القناة ومصدر طاقة الإدخال / الإخراج |
| اتجاه التركيب | |
| أفقي | نعم |
| عمودي | نعم |
| ارتفاع التركيب فوق مستوى سطح البحر | |
| 0 إلى 2000 م | أي قيود |
| > 2000 م | خفض درجة الحرارة المحيطة بمقدار 0.5 درجة مئوية لكل 100 م |
| درجة الحماية لكل EN 60529 | IP20 |
| درجة الحرارة | |
| عملية | |
| اتجاه التركيب الأفقي | -25 إلى 60 درجة مئوية |
| اتجاه التركيب العمودي | -25 إلى 50 درجة مئوية |
| تدهور | انظر قسم "Derating". |
| تخزين | -40 إلى 85 درجة مئوية |
| المواصلات | -40 إلى 85 درجة مئوية |
| الرطوبة النسبية | |
| عملية | 5 إلى 95٪ ، دون تكاثف |
| تخزين | 5 إلى 95٪ ، دون تكاثف |
| المواصلات | 5 إلى 95٪ ، دون تكاثف |
| ملحوظة | اطلب 1x Terminal block X20TB1F بشكل منفصل. اطلب 1x bus module X20BM11 بشكل منفصل. |
| يقذف | 12.5+0.2مم |
