| مكان المنشأ: | النمسا |
| اسم العلامة التجارية: | B&R |
| إصدار الشهادات: | COC |
| رقم الموديل: | X20CP3484 |
| الحد الأدنى لكمية: | 1 لكل منهما |
|---|---|
| الأسعار: | USD |
| تفاصيل التغليف: | أصلي |
| وقت التسليم: | 3-5 أيام |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 10 أيا |
| اسم المنتج: | B&R | موديل المنتج: | X20CP3484 |
|---|---|---|---|
| نوع المنتج: | وحدة CPU | رمز هوية: | 0x23A6 |
| I / O داخلي: | 0.6 واط | مساهمة الجهد: | 24 فولت تيار مستمر -15٪ / + 20٪ |
| أبعاد: | 200 * 99 * 85 ملم | ضمان: | سنة واحدة |
| إبراز: | وحدة وحدة المعالجة المركزية B&R X20 SYSTEM PLC,X20CP3484 B & R,B & R X20 PLC CPU MODULE |
||

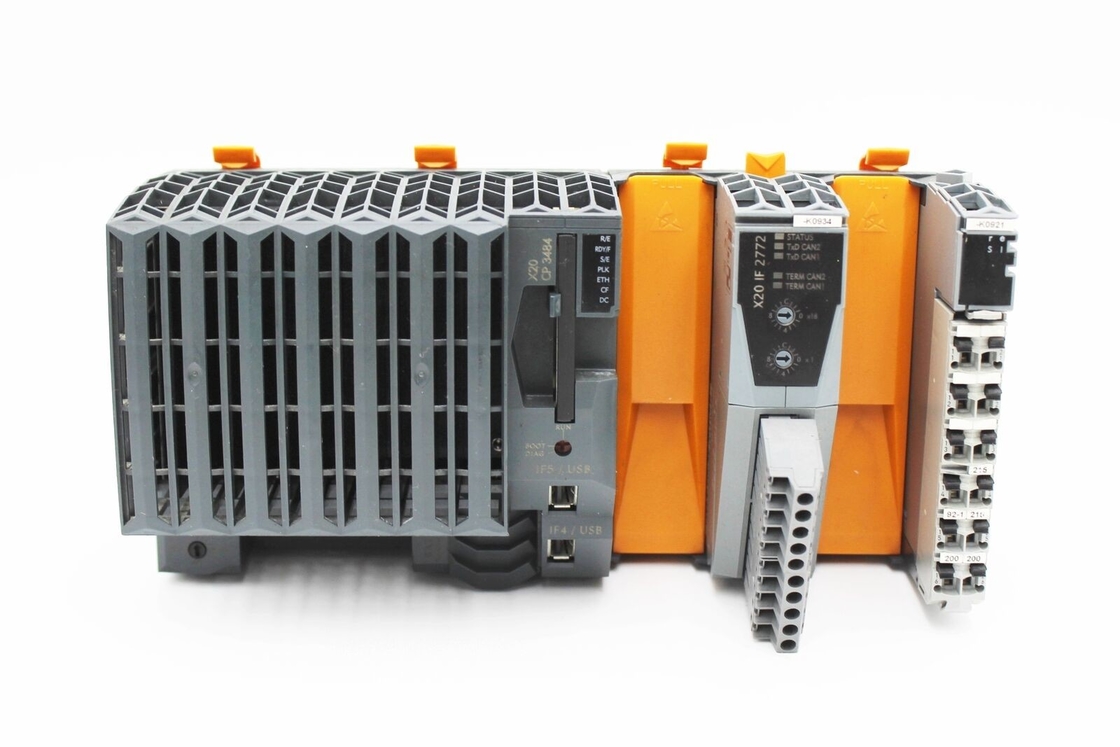

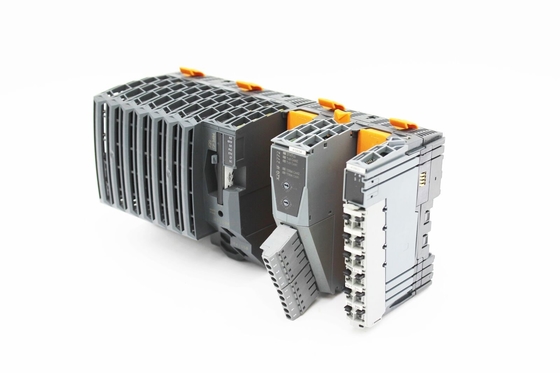

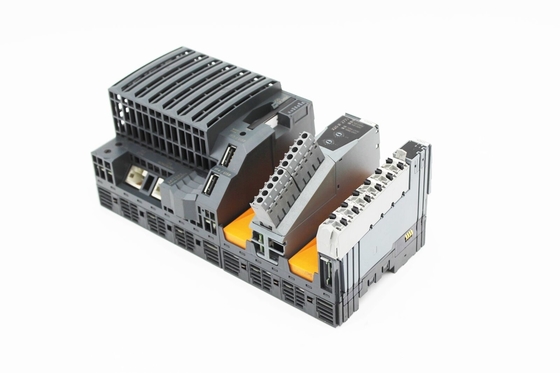

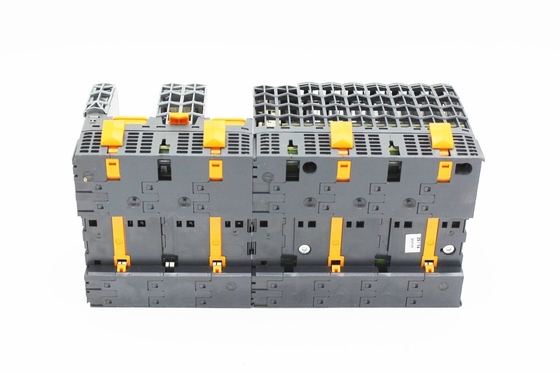

X20CP3484
تعد X20CP3484 أصغر وحدة معالجة مركزية تعتمد على Celeron لنظام X20.ومع ذلك ، فإن أقصر دورة زمنية لها وهي 800 ثانية لا تزال تظهر قوتها.الميزات الأساسية هي نفسها الموجودة في الأنواع الأكبر.
إيثرنت و USB مدمجان.بالإضافة إلى ذلك ، تحتوي وحدة المعالجة المركزية على اتصال POWERLINK للاتصال في الوقت الفعلي.هناك أيضًا ثلاث فتحات متعددة الأغراض لوحدات الواجهة الإضافية.
يختلف طرازا وحدة المعالجة المركزية X20CP3484 و X20CP3484-1 فقط في حجم SDRAM.
| واجهات | 1x RS232 ، 1x Ethernet ، 1x POWERLINK V1 / V2 ، 2x USB ، 1x X2X Link |
| وحدة النظام | وحدة المعالجة المركزية |
| رمز معرف B&R | 0x23A6 |
| تبريد | بلا مروحة |
| مؤشرات الحالة | وظيفة وحدة المعالجة المركزية ، درجة الحرارة الزائدة ، إيثرنت ، POWERLINK ، CompactFlash ، البطارية |
| التشخيص | |
| بطارية | نعم ، باستخدام برنامج ومؤشر حالة LED |
| وظيفة وحدة المعالجة المركزية | نعم ، باستخدام مؤشر حالة LED |
| كومباكت فلاش | نعم ، باستخدام مؤشر حالة LED |
| إيثرنت | نعم ، باستخدام مؤشر حالة LED |
| باورلينك | نعم ، باستخدام مؤشر حالة LED |
| درجة الحرارة الزائدة | نعم ، باستخدام مؤشر حالة LED |
| التشخيصات - مروحة | - |
| الدعم | |
| دعم ACOPOS | نعم |
| دعم المكونات المرئية | نعم |
| استهلاك الطاقة بدون بطاقة ذاكرة ووحدة واجهة و USB | 10.5 وات |
| استهلاك الطاقة الداخلي لوصلة X2X ومصدر طاقة الإدخال / الإخراج | |
| أوتوبيس | 1.42 واط |
| I / O داخلي | 0.6 واط |
| تبديد إضافي للطاقة بسبب المحركات (المقاومة) [W] | - |
| العزلة الكهربائية | |
| IF1 - IF2 | نعم |
| IF1 - IF3 | نعم |
| IF1 - IF4 | رقم |
| IF1 - IF5 | رقم |
| IF1 - IF6 | نعم |
| IF2 - IF4 | نعم |
| IF2 - IF5 | نعم |
| IF3 - IF4 | نعم |
| IF3 - IF5 | نعم |
| IF4 - IF5 | رقم |
| IF4 - IF6 | نعم |
| IF5 - IF6 | نعم |
| PLC - IF1 | رقم |
| PLC - IF2 | نعم |
| PLC - IF3 | نعم |
| PLC - IF4 | رقم |
| PLC - IF5 | رقم |
| PLC - IF6 | نعم |
| الشهادات | |
| م | نعم |
| UKCA | نعم |
| ATEX | المنطقة 2 ، II 3G Ex nA nC IIA T5 Gc IP20 ، Ta (انظر دليل مستخدم X20) FTZÚ 09 ATEX 0083X |
| ماي | cULus E115267 معدات التحكم الصناعي |
| HazLoc | كساوس 244665 معدات التحكم في العمليات للمواقع الخطرة الفئة الأولى ، القسم 2 ، المجموعات ABCD ، T5 |
| DNV | درجة الحرارة:ب(0 - 55 درجة مئوية) رطوبة:ب(ما يصل الى 100٪) اهتزاز:ب(4 غ) EMC:ب(الجسر والسطح المفتوح) |
| LR | ENV1 |
| ك | نعم |
| عضلات المعدة | نعم |
| EAC | نعم |
| كيه سي | نعم |
| مساهمة الجهد | 24 فولت تيار مستمر -15٪ / + 20٪ |
| المدخلات الحالية | الأعلى.2.2 أ |
| فتيل | متكامل ، لا يمكن استبداله |
| عكس حماية قطبية | نعم |
| طاقة الخرج الاسمية | 7 واط |
| اتصال موازية | نعم |
| عملية زائدة عن الحاجة | نعم |
| مساهمة الجهد | 24 فولت تيار مستمر -15٪ / + 20٪ |
| فتيل | فتيل الخط المطلوب: ماكس.10 أ ، ضربة بطيئة |
| جهد الخرج الاسمي | 24 فولت تيار مستمر |
| تحميل الاتصال المسموح به | 10 أ |
| مؤشرات الحالة | التحميل الزائد ، حالة التشغيل ، حالة الوحدة ، نقل بيانات RS232 |
| التشخيص | |
| نقل البيانات RS232 | نعم ، باستخدام مؤشر حالة LED |
| تشغيل الوحدة / خطأ | نعم ، باستخدام برنامج ومؤشر حالة LED |
| الزائد | نعم ، باستخدام برنامج ومؤشر حالة LED |
| العزلة الكهربائية | |
| إمداد الإدخال / الإخراج - مصدر طاقة الإدخال / الإخراج | رقم |
| CPU / X2X Link Supply - مصدر طاقة CPU / X2X Link | نعم |
| فتحة CompactFlash | 1 |
| ساعة الوقت الحقيقي | غير متطاير ، دقة 1 ثانية ، دقة -20 إلى 20 جزء في المليون عند 25 درجة مئوية |
| FPU | نعم |
| المعالج | |
| يكتب | سيليرون 266 (متوافق) |
| مخبأ L2 | - |
| L1 مخبأ للبيانات وكود البرنامج | 2x 16 كيلو بايت |
| معالج الإدخال / الإخراج المتكامل | يعالج نقاط بيانات الإدخال / الإخراج في الخلفية |
| فتحات واجهة معيارية | 3 |
| المتغيرات المتبقية | الأعلى.64 كيلو بايت |
| أقصر وقت دورة فئة مهمة | 800 مللي ثانية |
| وقت دورة التعليمات النموذجي | 0.007 µs |
| تخزين البيانات | |
| مراقبة البطارية | نعم |
| بطارية ليثيوم | 3 سنوات على الأقل |
| الذاكرة القياسية | |
| الرامات " الذاكرة العشوائية في الهواتف والحواسيب " | 32 ميجا بايت SDRAM |
| ذاكرة الوصول العشوائي للمستخدم | 1 ميجا بايت SRAM |
| واجهة IF1 | |
| يكتب | RS232 |
| متغير | التوصيل عبر كتلة طرفي ذات 12 سنًا TB12 |
| معدل نقل | الأعلى.115.2 كيلوبت / ثانية |
| واجهة IF2 | |
| يكتب | إيثرنت |
| متغير | محمية RJ45 |
| طول الخط | الأعلى.100 متر بين محطتين (طول المقطع) |
| معدل نقل | 10/100 ميجابت / ثانية |
| واجهة IF3 | |
| فيلدبوس | باورلينك V1 / V2 |
| يكتب | 100BASE-T (ANSI / IEEE 802.3) |
| متغير | محمية RJ45 |
| طول الخط | الأعلى.100 متر بين محطتين (طول المقطع) |
| معدل نقل | 100 ميجابت / ثانية |
| واجهة IF4 | |
| يكتب | USB 1.1 |
| متغير | نوع أ |
| الأعلى.التيار الخارج | 0.5 أ |
| واجهة IF5 | |
| يكتب | USB 1.1 |
| متغير | نوع أ |
| الأعلى.التيار الخارج | 0.5 أ |
| واجهة IF6 | |
| يكتب | X2X لينك ماستر |
| كمية | 1 |
| اتجاه التركيب | |
| أفقي | نعم |
| عمودي | نعم |
| ارتفاع التركيب فوق مستوى سطح البحر | |
| 0 إلى 2000 م | أي قيود |
| > 2000 م | خفض درجة الحرارة المحيطة بمقدار 0.5 درجة مئوية لكل 100 م |
| درجة الحماية لكل EN 60529 | IP20 |
| درجة الحرارة | |
| عملية | |
| اتجاه التركيب الأفقي | من 0 إلى 55 درجة مئوية |
| اتجاه التركيب العمودي | من 0 إلى 50 درجة مئوية |
| تدهور | - |
| تخزين | -25 إلى 70 درجة مئوية |
| المواصلات | -25 إلى 70 درجة مئوية |
| الرطوبة النسبية | |
| عملية | 5 إلى 95٪ ، دون تكاثف |
| تخزين | 5 إلى 95٪ ، دون تكاثف |
| المواصلات | 5 إلى 95٪ ، دون تكاثف |
| ملحوظة | اطلب ذاكرة التطبيق (CompactFlash) بشكل منفصل بطارية احتياطية متضمنة في التسليم لوحة غطاء نهاية X20 (يمين) مضمنة في التسليم تم تضمين مجموعة طرفية ذات 12 سنًا X20 في التسليم يتم تضمين أغطية فتحة وحدة الواجهة في التسليم |
| أبعاد | |
| عرض | 200 ملم |
| ارتفاع | 99 ملم |
| عمق | 85 ملم |
