| العلامة التجارية المنتج: | B&R | موديل المنتج: | X20DS1319 |
|---|---|---|---|
| نوع المنتج: | وحدة I / O | رمز هوية: | 0x2547 |
| الشهادات: | م | ادخالات رقمية: | 24 فولت تيار مستمر |
| حماية: | IP20 | ضمان: | سنة واحدة |
| إبراز: | X20DS1319 نظام B&R X20,وحدة إدخال / إخراج نظام B & R X20 |
||

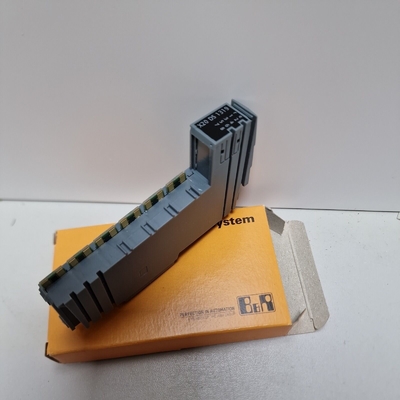

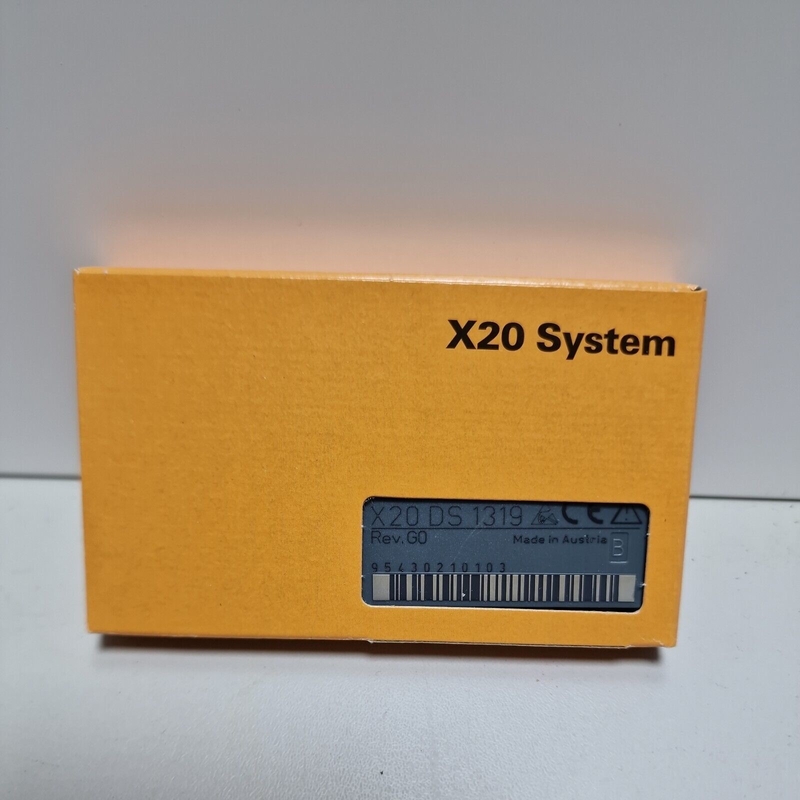

X20DS1319
هذه الوحدة هي وحدة معالج إشارة رقمية متعددة الوظائف.يمكن استخدامه بمرونة كبيرة في مجموعة متنوعة من المهام التي تتضمن معالجة الإشارات الرقمية أو توليد الإشارات الرقمية.يتضمن اثنان من التطبيقات الأولية المثال التحكم في مراحل خرج السائر بإشارات النبض والاتجاه أو باستخدام مضاهاة المشفر.في هذا التطبيق ، على سبيل المثال ، يمكن لمحولات التردد أو محاور المؤازرة مع وظيفة متابعة السرعة أن تتبع محورًا رئيسيًا حقيقيًا أو افتراضيًا.
ميزة أساسية إضافية هي وظيفة الطابع الزمني المتكاملة للوحدة.فهو يسمح بإنشاء منحنيات منحدرات العداد بشكل مستقل تقريبًا عن أوقات دورات الناقل أثناء محاكاة المشفر ، على سبيل المثال.يتم فقط تحويل قيمة العداد الهدف واللحظة التي يجب الوصول إليها.تقوم الوحدة تلقائيًا بإنشاء قيم العداد المقابلة في الوقت المناسب ، وبدقة دقة ميكروثانية وبشكل مستقل عن ساعة الناقل.
| وحدة I / O | 4 قنوات إدخال رقمية ، 4 قنوات رقمية قابلة للتكوين كمدخلات أو مخرجات ، زوج عداد عالمي واحد (عدادان للحدث ، عداد AB أو عداد لأعلى / لأسفل) ، مولد الحركة الخطية (A / B ، الاتجاه / التردد) مع ما يصل إلى نبضتين مرجعيتين ، مشفر SSI المطلق ، اللحظات النسبية أو المطلقة لحواف الإدخال بدقة μs ، I / O المشغل بالوقت ، I / O المفرط |
| رمز معرف B&R | 0x2547 |
| مؤشرات الحالة | وظيفة الإدخال / الإخراج لكل قناة ، حالة التشغيل ، حالة الوحدة |
| التشخيص | |
| تشغيل الوحدة / خطأ | نعم ، باستخدام برنامج ومؤشر حالة LED |
| النواتج | نعم ، باستخدام مؤشر حالة LED |
| استهلاك الطاقة | |
| أوتوبيس | 0.01 وات |
| I / O داخلي | 1.5 واط |
| تبديد إضافي للطاقة بسبب المحركات (المقاومة) [W] | - |
| نوع خطوط الإشارة | يجب استخدام خطوط محمية لجميع خطوط الإشارة. |
| الشهادات | |
| م | نعم |
| UKCA | نعم |
| ATEX | المنطقة 2 ، II 3G Ex nA nC IIA T5 Gc IP20 ، Ta (انظر دليل مستخدم X20) FTZÚ 09 ATEX 0083X |
| ماي | cULus E115267 معدات التحكم الصناعي |
| HazLoc | كساوس 244665 معدات التحكم في العمليات للمواقع الخطرة الفئة الأولى ، القسم 2 ، المجموعات ABCD ، T5 |
| DNV | درجة الحرارة:ب(0 - 55 درجة مئوية) رطوبة:ب(ما يصل الى 100٪) اهتزاز:ب(4 غ) EMC:ب(الجسر والسطح المفتوح) |
| LR | ENV1 |
| ك | نعم |
| عضلات المعدة | نعم |
| EAC | نعم |
| كيه سي | نعم |
| كمية | 1 |
| مخرجات التشفير | 24 فولت ، غير متماثل (أ / ب ، اتجاه / تردد) |
| حجم العداد | 16/32 بت |
| كمية | 4 + 4 ، التكوين كمدخل أو إخراج باستخدام البرنامج |
| الجهد الاسمي | 24 فولت تيار مستمر |
| مساهمة الجهد | 24 فولت تيار مستمر -15٪ / + 20٪ |
| تيار الإدخال عند 24 فولت تيار مستمر | تقريبا.1.3 مللي أمبير |
| دارة الإدخال | مكتب المدير |
| مرشح الإدخال | |
| المعدات | ≤2 µs |
| برمجة | - |
| مقاومة المدخلات | 18.4 كيلو أوم |
| وظائف اضافيه | مشفر SSI المطلق ، زوج عداد عالمي ، وظيفة مزلاج لزوج عداد عالمي |
| تردد الإدخال | 100 كيلو هرتز |
| عتبة التبديل | |
| قليل | <5 فولت تيار مستمر |
| عالٍ | > 15 فولت تيار مستمر |
| خصائص التحميل الزائد لإمداد طاقة التشفير | دليل ماس كهربائى ، مقاوم للحمل الزائد |
| جهد العزل بين القناة والحافلة | 500 فولتإف |
| كمية | 1 |
| حجم العداد | ما يصل إلى 32 بت اعتمادًا على برنامج التشفير |
| الأعلى.معدل نقل | 125 كيلوبت / ثانية |
| مصدر طاقة التشفير | الوحدة الداخلية ، بحد أقصى.600 مللي أمبير |
| الجهد الاسمي | 24 فولت غير متماثل |
| كمية | 1 |
| أوضاع التشغيل | 2x عداد الحدث ، أعلى / أسفل ، عداد AB |
| مدخلات التشفير | 24 فولت غير متماثل |
| حجم العداد | 16/32 بت |
| تردد الإدخال | الأعلى.100 كيلو هرتز |
| تقييم | |
| عداد AB | 4x |
| عدادات الحدث | 2x |
| أعلى / أسفل العداد | 2x |
| شكل إشارة | نبض موجة مربعة |
| مصدر طاقة التشفير | الوحدة الداخلية ، بحد أقصى.600 مللي أمبير |
| كمية | ما يصل إلى 4 ، التكوين كإدخال أو إخراج باستخدام البرنامج |
| متغير | دفع / سحب / دفع-سحب |
| الجهد الاسمي | 24 فولت تيار مستمر |
| تبديل الجهد | 24 فولت تيار مستمر -15٪ / + 20٪ |
| تيار الخرج الاسمي | 0.1 أ |
| إجمالي التيار الاسمي | 0.4 أ |
| دارة الإخراج | بالوعة و / أو المصدر |
| حماية الإخراج | الاغلاق الحراري في حالة زيادة التيار أو ماس كهربائى ، حماية متكاملة لتبديل الأحمال الحثية |
| حالة التشخيص | مراقبة الإخراج |
| تيار التسرب عند إيقاف تشغيل الإخراج | الأعلى.25 |
| الجهد المتبقي | <0.9 فولت عند 0.1 تيار اسمي |
| تيار ماس كهربائى الذروة | <10 أ |
| التبديل في حالة إيقاف التشغيل الزائد أو إيقاف تشغيل ماس كهربائى | تقريبا.10 مللي ثانية (يعتمد على درجة حرارة الوحدة) |
| تأخير التبديل | |
| 0 → 1 | <2 ميكروثانية |
| 1 → 0 | <2 ميكروثانية |
| تردد التبديل | |
| تحميل مقاوم | الأعلى.125 كيلو هرتز |
| الحمل الاستقرائي | انظر قسم "تبديل الأحمال الاستقرائية". |
| جهد الكبح عند إيقاف تشغيل الأحمال الاستقرائية | تبديل الجهد + 0.6 VDC |
| وظائف اضافيه | ساعة للتشفير المطلق SSI ، مولد الحركة الخطية |
| العزلة الكهربائية |
عزل القناة من الحافلة
القناة ليست معزولة عن القناة
|
| اتجاه التركيب | |
| أفقي | نعم |
| عمودي | نعم |
| ارتفاع التركيب فوق مستوى سطح البحر | |
| 0 إلى 2000 م | أي قيود |
| > 2000 م | خفض درجة الحرارة المحيطة بمقدار 0.5 درجة مئوية لكل 100 م |
| درجة الحماية لكل EN 60529 | IP20 |
| درجة الحرارة | |
| عملية | |
| اتجاه التركيب الأفقي | -25 إلى 60 درجة مئوية |
| اتجاه التركيب العمودي | -25 إلى 50 درجة مئوية |
| تدهور | - |
| تخزين | -40 إلى 85 درجة مئوية |
| المواصلات | -40 إلى 85 درجة مئوية |
| الرطوبة النسبية | |
| عملية | 5 إلى 95٪ ، دون تكاثف |
| تخزين | 5 إلى 95٪ ، دون تكاثف |
| المواصلات | 5 إلى 95٪ ، دون تكاثف |
| ملحوظة | اطلب 1x Terminal block X20TB12 بشكل منفصل. اطلب 1x bus module X20BM11 بشكل منفصل. |
| يقذف | 12.5+0.2مم |
