| مكان المنشأ: | النمسا |
| اسم العلامة التجارية: | B&R |
| إصدار الشهادات: | CE |
| رقم الموديل: | X67SM2436 |
| الحد الأدنى لكمية: | 1 لكل منهما |
|---|---|
| الأسعار: | USD |
| تفاصيل التغليف: | أصلي |
| وقت التسليم: | 3-5 أيام عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 10 أيا |

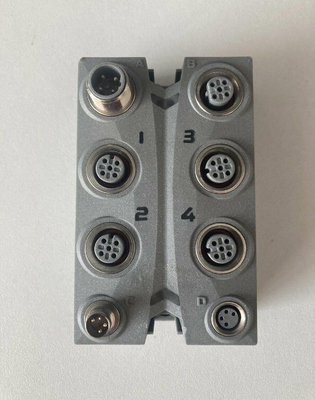

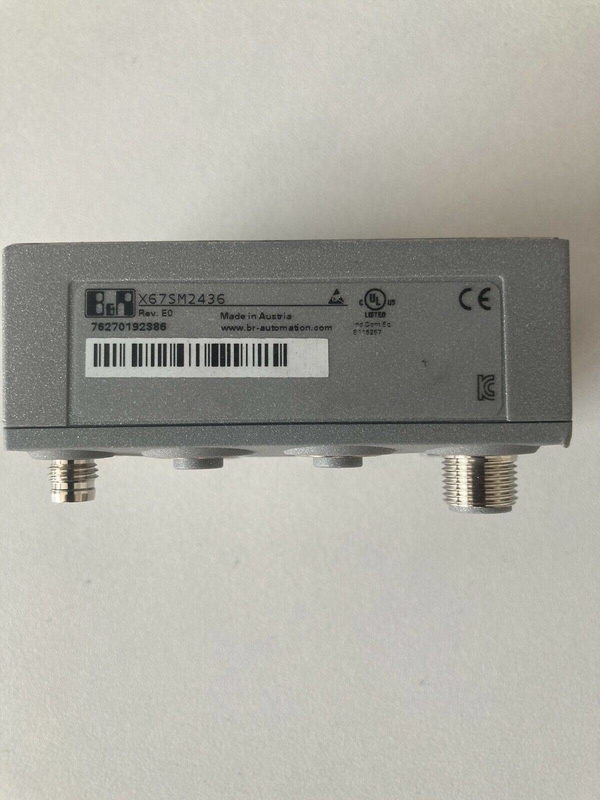

| العلامة التجارية المنتج: | B&R | موديل المنتج: | X67SM2436 |
|---|---|---|---|
| نوع المنتج: | وحدة I / O | رمز هوية: | 0x1DCB |
| المخرجات المدخلات: | 4x M12 ، مشفر | أبعاد: | 53 * 85 * 42 ملم |
| وزن: | 195 جرام | ضمان: | سنة واحدة |
| إبراز: | نظام B&R X67,X67SM2436,2 Full Bridges B&R X67 SYSTEM |
||
تُستخدم وحدة المحرك السائر للتحكم في ما يصل إلى محركين متدرجين بجهد اسمي يبلغ 24 إلى38.5 فولت تيار مستمر ± 25٪في تيار المحرك حتى3 أ(5 أقمة).
بالإضافة إلى ذلك ، تحتوي هذه الوحدة على 6 مدخلات رقمية يمكن استخدامها كمفاتيح حدية أو مدخلات تشفير.
نظرًا للتعديل الفردي لتيارات الملف ، لا يتم تشغيل المحرك إلا بالتيار الذي يحتاجه بالفعل.هذا يبسط اختيار المحركات المتاحة ويمنع التسخين غير الضروري.نظرًا لأن هذا يؤثر على استهلاك الطاقة والحمل الحراري ، فإن التأثيرات تكون إيجابية على عمر خدمة النظام بالكامل.يتم تحقيق المرونة الكاملة من خلال استخدام قيم التثبيت والتعزيز والتيار الاسمي القابلة للتعديل بشكل مستقل.يتم ضبط تيار الخطوات الدقيقة تلقائيًا على القيم الحالية التي تم تكوينها.
يعد نظام تحديد المحرك الأوتوماتيكي مساعدة هائلة أثناء التوقف.يمكن لوحدات المحرك المتدرج تحديد المحركات المتصلة باستخدام خصائص الملف الخاص بها وتوليد ردود فعل في شكل قيمة تناظرية.هذا يجعل من الممكن اكتشاف ليس فقط أخطاء الأسلاك ، ولكن أيضًا أنواع المحركات غير الصحيحة التي يتم استخدامها عن طريق الخطأ.تم دمج آلية الكشف عن المماطلة لتحليل حمل المحرك.يتم تحديد الكشف عن المماطلة من خلال عتبة قابلة للتكوين.وهذا يسمح باكتشاف الحمل الزائد أو توقف المحرك بدقة في العديد من أنواع التطبيقات المختلفة.
| وحدة I / O | 2 جسرين كاملين للتحكم في محركات السائر |
| رمز معرف B&R | 0x1DCB |
| مؤشرات الحالة | وظيفة الإدخال / الإخراج لكل قناة ، جهد الإمداد ، وظيفة الناقل |
| التشخيص | |
| مصدر طاقة I / O | نعم ، باستخدام برنامج ومؤشر حالة LED |
| حالة المحرك | نعم ، باستخدام برنامج ومؤشر حالة LED |

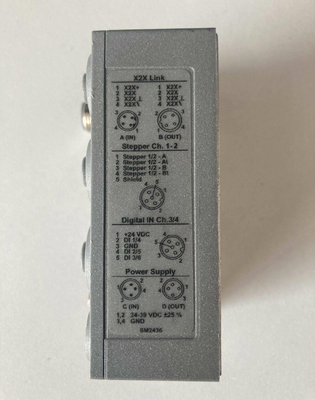

| نوع الاتصال | |
| رابط X2X | M12 ، ب- كود |
| المخرجات المدخلات | 4x M12 ، مشفر |
| مصدر طاقة I / O | M8 ، 4 سنون |
| استهلاك الطاقة | |
| X2X Link امدادات الطاقة | 0.75 واط |
| I / O داخلي | |
| عند 24 فولت تيار مستمر | الأعلى.1.7 واط |
| عند 48 فولت تيار مستمر | الأعلى.2 واط |
| الشهادات | |
| م | نعم |
| UKCA | نعم |
| ATEX | المنطقة 2 ، II 3G Ex nA IIA T5 Gc IP67 ، Ta = 0 - الحد الأقصى.60 درجة مئوية TÜV 05 ATEX 7201X |
| ماي | cULus E115267 معدات التحكم الصناعي |
| HazLoc | كساوس 244665 معدات التحكم في العمليات للمواقع الخطرة الفئة الأولى ، القسم 2 ، المجموعات ABCD ، T5 |
| EAC | نعم |
| كيه سي | نعم |
| كمية | 2 |
| يكتب | محرك متدرج ثنائي القطب ثنائي القطب (جسر كامل) |
| الجهد الاسمي | 24 إلى 38.5 فولت تيار مستمر ± 25٪ |
| العملة الرمزية | 3 أ |
| الأعلى.التيار / المحرك | 5 أمبير لمدة 2 ثانية (بعد وقت استرداد لا يقل عن 10 ثوانٍ بحد أقصى 3 أ) |
| الأعلى.الحالي / الوحدة | 8 أ |
| تردد تحكم | 38.5 كيلوهرتز |
| سعة ناقل التيار المستمر | 200 درجة فهرنهايت |
| قرار خطوة | 256 خطوة دقيقة لكل خطوة كاملة |
| الجهد الاسمي | 24 إلى 38.5 فولت تيار مستمر ± 25٪ |
| استهلاك الطاقة | |
| جهاز استشعار امدادات الطاقة | الأعلى.0.96 واط |
| حماية متكاملة | |
| عكس حماية قطبية | رقم |
| كمية | 6 |
| الجهد الاسمي | 24 فولت تيار مستمر |
| خصائص الإدخال لكل EN 61131-2 | اكتب 1 |
| مساهمة الجهد | 24 فولت تيار مستمر -15٪ / + 20٪ |
| تيار الإدخال عند 24 فولت تيار مستمر | تقريبا.4 مللي أمبير |
| دارة الإدخال | مكتب المدير |
| مرشح الإدخال | |
| المعدات | <5 µs |
| برمجة | - |
| مقاومة المدخلات | النوع.5.4 كيلو أوم |
| وظائف اضافيه | 2x ABR تزايدي التشفير |
| عتبة التبديل | |
| قليل | <5 فولت تيار مستمر |
| عالٍ | > 15 فولت تيار مستمر |
| جهد العزل بين القناة والحافلة | 500 فولتإف |
| كمية | 2 |
| مدخلات التشفير | 24 فولت غير متماثل |
| حجم العداد | 16 بت |
| تردد الإدخال | الأعلى.50 كيلو هرتز |
| تقييم | 4x |
| مصدر طاقة التشفير | الوحدة الداخلية ، بحد أقصى.20 مللي أمبير لكل جهاز تشفير |
| شكل إشارة | نبض موجة مربعة |
| عداد 1 | المدخلات من 1 إلى 3 |
| عداد 2 | المدخلات من 4 إلى 6 |
| تردد العداد | الأعلى.200 كيلو هرتز |
| مصدر التيار | 24 فولت تيار مستمر |
| دليل ماس كهربائى | نعم |
| مصدر التيار | |
| دقيقة.الجهد عند 20 مللي أمبير / مجموعة | 20 فولت تيار مستمر |
| العزلة الكهربائية | عزل القناة من الحافلة القناة ليست معزولة عن القناة |
| اتجاه التركيب | |
| أي | نعم |
| ارتفاع التركيب فوق مستوى سطح البحر | |
| 0 إلى 2000 م | أي قيود |
| > 2000 م | خفض درجة الحرارة المحيطة بمقدار 0.5 درجة مئوية لكل 100 م |
| درجة الحماية لكل EN 60529 | IP67 |
| درجة الحرارة | |
| عملية | من 0 إلى 50 درجة مئوية |
| تدهور | - |
| تخزين | -25 إلى 85 درجة مئوية |
| المواصلات | -25 إلى 85 درجة مئوية |
| أبعاد | |
| عرض | 53 ملم |
| ارتفاع | 85 ملم |
| عمق | 42 ملم |
| وزن | 195 جرام |
| عزم الدوران للوصلات | |
| م 8 | الأعلى.0.4 نيوتن متر |
| م 12 | الأعلى.0.6 نيوتن |
