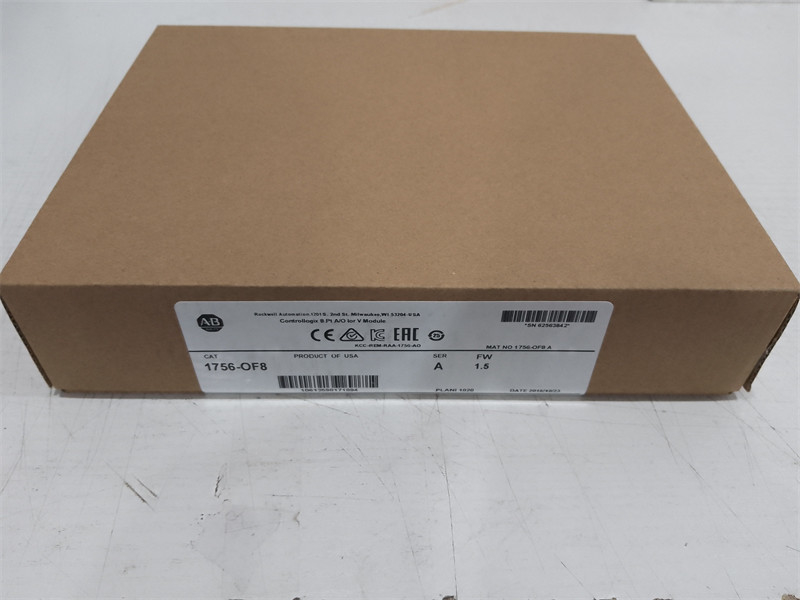

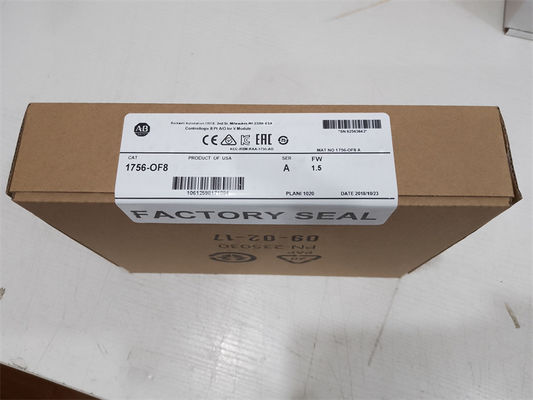

Allen-Bradley 1756-OF8 ControlLogix 8 Pt A / O I أو V Module

Allen-Bradley 1756-OF8 ControlLogix 8 Pt A / OI أو V Module

المواصفات الفنية
السمة 1756-OF8 / A، 1756-OF8K / A 1756-OF8 / B، 1756-OF8K / B
المخرجات ثمانية الفولتية أو الحالية
نطاق الإخراج ± 10V
0 ... 20 مللي أمبير
دقة الجهد: 15 بت عبر 10.5 فولت - 320 ميكرو فولت / بت
الحالي: 16 بت عبر 21 مللي أمبير - 325 غ / بت
سحب التيار @ 5.1 فولت 150 مللي أمبير 200 مللي أمبير
السحب الحالي @ 24V 210 مللي أمبير 300 مللي أمبير
إجمالي طاقة اللوحة المعززة 5.8 واط 8.22 واط
تصنيفات الجهد والتيار لوحة الكترونية معززة: 5.1 فولت تيار مستمر ، 150 مللي أمبير كحد أقصى ؛24V DC ، 210 مللي أمبير كحد أقصى
جهد الإخراج: -10 ... + 10 فولت
تيار الإخراج: 0 ... 20mA
لوحة الكترونية معززة: 5.1 فولت تيار مستمر ، 200 مللي أمبير كحد أقصى ؛24V DC ، 300 مللي أمبير كحد أقصى
جهد الإخراج: -10 ... + 10 فولت
تيار الإخراج: 0 ... 20mA
تبديد الطاقة 5.8 واط ؛0 ... تحميل 750 أوم 8.22 ... 2 واط ؛0 ... حمولة 750 أوم
تبديد حراري 16.78 وحدة حرارية بريطانية / ساعة 28.03 وحدة حرارية بريطانية / ساعة
كشف الدائرة المفتوحة الإخراج الحالي فقط (يجب ضبط الإخراج على> 0.1 مللي أمبير)
حماية الجهد الزائد 24V DC ± 24V DC
حماية ماس كهربائى التيار إلكترونياً محدد بـ 21 مللي أمبير أو أقل
قدرة محرك الجهد:> 2000
التيار: 0 ... 750 Ω
وقت الاستقرار <2 مللي ثانية إلى 95٪ من القيمة النهائية بأحمال مقاومة
دقة المعايرة عند 25 درجة مئوية (77 درجة فهرنهايت) أفضل من 0.05٪ من النطاق من 0 ... 21 مللي أمبير ، -10.4 ... 10.4 فولت
فاصل المعايرة 12 شهرًا بشكل نموذجي غير متوفر
انجراف الأوفست 50 μV / ° C
100 nA / ° C 20 μV / ° C
80 nA / درجة مئوية
اكتساب الانجراف مع درجة الحرارة ، الحد الأقصى للجهد: 25 جزء في المليون / درجة مئوية ، 520 ميكرو فولت / درجة مئوية
التيار: 50 جزء في المليون / درجة مئوية ، 1050 ميكرو أمبير / درجة مئوية الجهد: 6 جزء في المليون / درجة مئوية ، 125 ميكرو فولت / درجة مئوية
الحالي: 30 جزء في المليون / درجة مئوية ، 630 مللي أمبير / درجة مئوية
جهد خطأ الوحدة النمطية: 0.15٪ من النطاق
التيار: 0.3٪ من النطاق الجهد: 0.1٪ من النطاق
التيار: 0.2٪ من النطاق
وقت مسح الوحدة ، دقيقة 12 مللي ثانية نقطة عائمة
8 مللي ثانية عدد صحيح
وضع تنسيق البيانات الصحيح (ضبط يسار ، مكمل 2 ثانية) النقطة العائمة IEEE 32 بت
طريقة تحويل الوحدة النمطية R-Ladder DAC ، رتابة بدون رموز مفقودة
جهد العزل 250 فولت (مستمر) ، نوع العزل المقوى ، قنوات الإخراج إلى
لوحة الكترونية معززة
لا عزل بين قنوات الإخراج الفردية
250V (مستمر) ، نوع العزل الأساسي (1) ، قنوات الإخراج إلى
لوحة الكترونية معززة
لا عزل بين قنوات الإخراج الفردية
(1) تم تحديد وحدات السلسلة A للعزل المقوى بناءً على مصطلحات UL508.يتم اختبار وحدات السلسلة B من النوع إلى نفس جهد قوة العزل مثل وحدات السلسلة A ولكنها تستخدم
تم تحديث المصطلحات بناءً على IEC 61010-1 ، Basic Insulation.
وحدة القفل الإلكترونية ، والبرمجيات شكلي
كتلة طرفية قابلة للإزالة 1756-TBNH
1756-TBSH
مفتاح RTB ميكانيكي من تحديد المستخدم
عرض الفتحة 1
حجم السلك
1756-TBNH
اتصال سلك واحد: 0.33 ... 2.1 مم 2 (22 ... 14 AWG) سلك نحاسي صلب أو مجدول ، مصنّف عند 105 درجة مئوية (221 درجة فهرنهايت) أو أكبر ، 1.2 ملم (3/64 بوصة)
ماكس العزل.لا تقم بتوصيل أكثر من موصل واحد على أي طرف.
توصيل سلك مزدوج: 0.33 ... 1.3 مم 2 (22 ... 16 AWG) سلك نحاسي صلب أو مجدول ، مصنّف عند 105 درجة مئوية (221 درجة فهرنهايت) أو أكبر ، 1.2 ملم (3/64 بوصة)
ماكس العزل.لا تقم بتوصيل أكثر من موصلين في أي طرف
1756-TBSH
وصلة سلك واحد ، 0.33 ... 2.1 مم 2 (22 ... 14 AWG) سلك نحاسي صلب أو محمي مجدول مصنّف عند 105 درجة مئوية (221 درجة فهرنهايت) ، أو أكبر ، 1.2 ملم
(3/64 بوصة) العزل كحد أقصى.لا تقم بتوصيل موصلات متعددة بأي طرف
مواصفات عزم دوران الكتلة الطرفية 1756-TBNH: 1.36 N • m (12 lb • in)
فئة الأسلاك (2)
(2) استخدم معلومات فئة الموصل هذه لتخطيط توجيه الموصل.راجع إرشادات توصيل أسلاك الأتمتة الصناعية والتأريض ، المنشور 1770-4.1.
1 - على منافذ الإشارة
نوع الحاوية: لا شيء (نمط مفتوح)
كود درجة الحرارة T4
