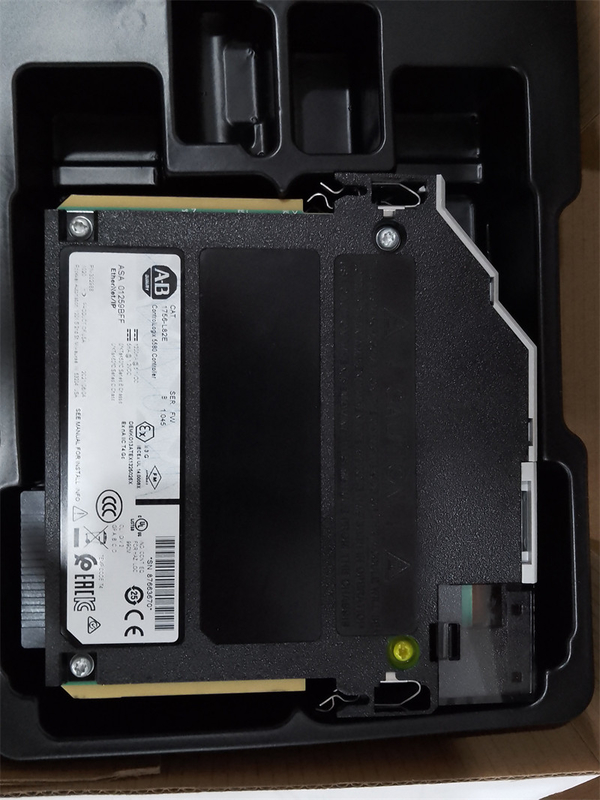

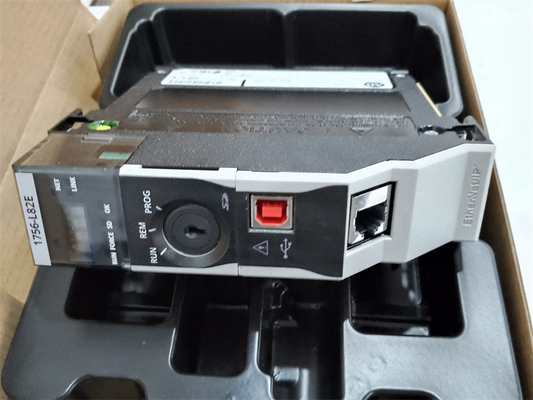

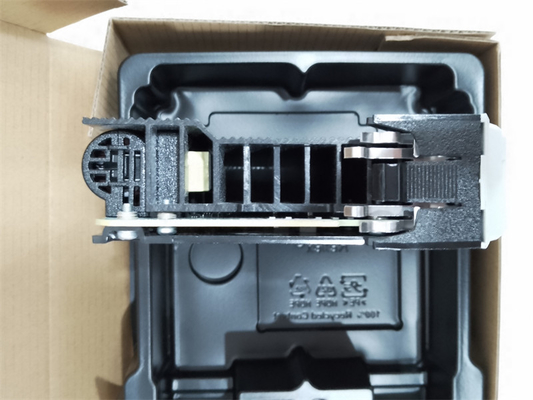

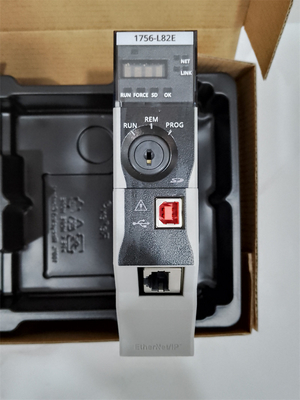

Allen-Bradley 1756-L82E ControlLogix 5580 PLC Controller جديد تمامًا

تعد Allen-Bradley 1756-L82E وحدة تحكم ControlLogix 5580.تعد وحدة التحكم هذه جزءًا من أحدث خطوط إنتاج ControlLogix ، وهي مصممة خصيصًا لتلبية المتطلبات الصناعية الحالية فيما يتعلق بالتكامل والاتصال.

يأتي الطراز 1756-L82E مزودًا بمنفذ اتصال إيثرنت I / P مدمج ، مما يدعم سرعات إيثرنت عالية وسرعات جيجابت على وجه التحديد ، بمعدل نقل 10/100 ميجابت في الثانية ومعدل نقل 1 جيجابت في الثانية.يعتبر منفذ الاتصال هذا مثاليًا للاتصال بشبكة إيثرنت للمصنع الخطي.بالإضافة إلى ذلك ، فإنه يسمح بالنشر السريع حيث يدعم إيثرنت استخدام مكونات شبكة إيثرنت المتاحة تجاريًا بالإضافة إلى مكونات الدرجة الصناعية لزيادة الموثوقية.يمكن استخدام منفذ Ethernet لجميع أنواع أغراض الاتصال مثل البرمجة والتواصل مع التحكم الإشرافي وأنظمة الحصول على البيانات (SCADA) وأنظمة واجهة الإنسان للآلة (HMI) بالإضافة إلى الاتصال مع الإدخال / الإخراج البعيد ووحدات التحكم داخل نفس الشبكة.بالإضافة إلى ذلك ، يأتي الطراز 1756-L82E مزودًا بمنفذ اتصال USB واحد مصمم لأغراض الاتصال القياسية باستثناء الاتصالات الصناعية وتبادل البيانات.

يأتي الطراز 1756-L82E مزودًا بذاكرة مستخدم تبلغ 5 ميجابايت ويتم شحنه مع 1784-SD2 الذي يحتوي على ذاكرة مستخدم غير متغيرة بسعة 2 جيجابايت.تدعم وحدة التحكم هذه ما يصل إلى 128000 إدخال / إخراج منفصل ، و 4000 إدخال / إخراج تناظري.لا يتطلب استخدام البطاريات للاحتفاظ بالبيانات داخل ذاكرة الوصول العشوائي (RAM) الخاصة بوحدة التحكم حيث أن وحدة التحكم هذه مزودة بوحدة تخزين طاقة أكثر صداقة للبيئة تتكون من مكثفات ، ومع ذلك ، لا يمكن استبدال تخزين الطاقة هذا وإزالته من مراقب.

على غرار وحدة التحكم الأخرى ControlLogix ، فإن 1756-L82E عبارة عن وحدة قائمة على الهيكل متوافقة مع 1756-A4 ، 1756-A4K ، 1756-A7 ، 1756-A7K ، 1756-A10 ، 1756-A10K ، 1756-A13 ، 1756-A13K ، 1756-A17، 1756-A17 K Series B، Series C ControlLogix هيكل.

يحتوي 1756-L82E على وحدة تخزين طاقة مُجهزة بوحدة تحكم ، مما يلغي الحاجة إلى بطارية خارجية ويسحب تيار 5 مللي أمبير من اللوحة الخلفية عند 1.2 فولت تيار مستمر ويسحب 1.2 مللي أمبير عند 5.1 فولت تيار مستمر.يتم توفير عزل دائرة 50 فولت من منفذ USB إلى منفذ Ethernet ومنفذ USB إلى لوحة خلفية ومنفذ Ethernet إلى لوحة الكترونية معززة ، باستخدام عزل أساسي تم اختباره عند 1000 فولت تيار متردد لمدة 60 ثانية.يمكن أن يدعم 1756-L82E 128000 إدخال / إخراج رقمي كحد أقصى و 4000 إدخال / إخراج تناظري.عند التشغيل ، يقوم بتبديد 6.2 واط من الحرارة وبحد أقصى 21.2 وحدة حرارية بريطانية / ساعة تبديد حراري.يتم تحقيق الاتصال على 1756-L82E عبر منفذ USB 2.0 المدمج ومنفذ Ethernet المضمن في وحدة التحكم.يحتوي على منفذ إيثرنت بسعة 1 جيجا بايت يدعم الاتصال عالي السرعة والتحكم المتكامل في الحركة ، ويمكن أن يدعم 175 عقدة كحد أقصى.يتميز الموديل 1756-L82E بنطاق درجة حرارة وظيفي يتراوح بين 0 درجة مئوية و 60 درجة مئوية (32 درجة فهرنهايت و 140 درجة فهرنهايت) عند 5-95٪ رطوبة غير مكثفة ودرجة حرارة غير قابلة للتشغيل بين -40 و 85 درجة مئوية ( -40 و 185 درجة فهرنهايت).يتميز الموديل 1756-L82E بمعدل صدمة تشغيلي يبلغ 30 جيجا بايت ويمكنه الحفاظ على الوظيفة عند اهتزاز تشغيل يبلغ 2 جيجا بايت عند 10-500 هرتز.
