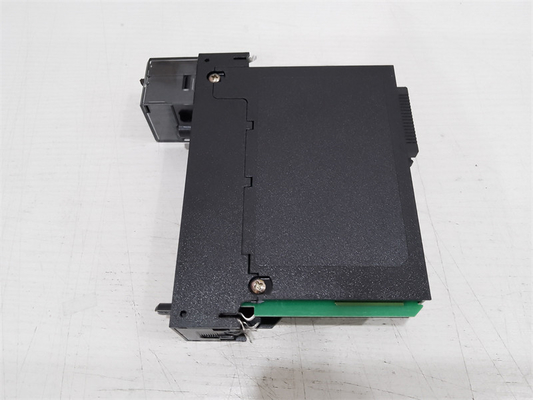

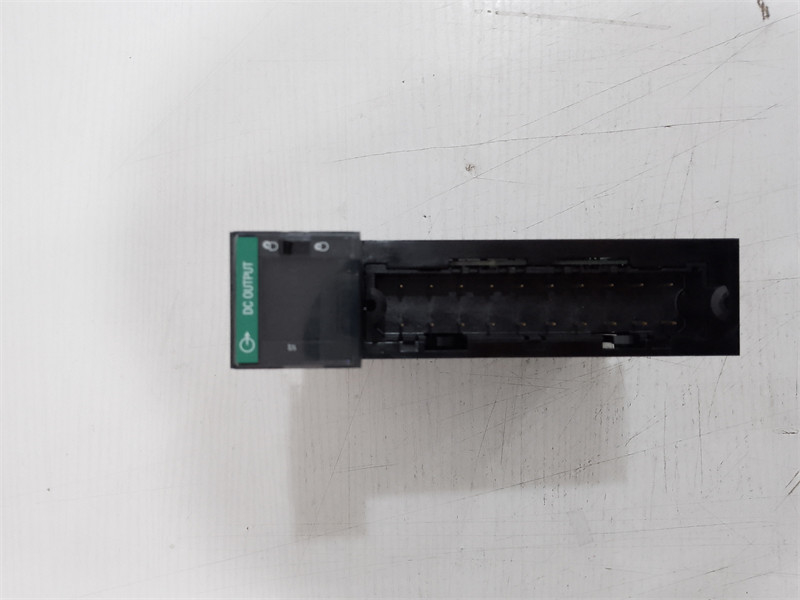

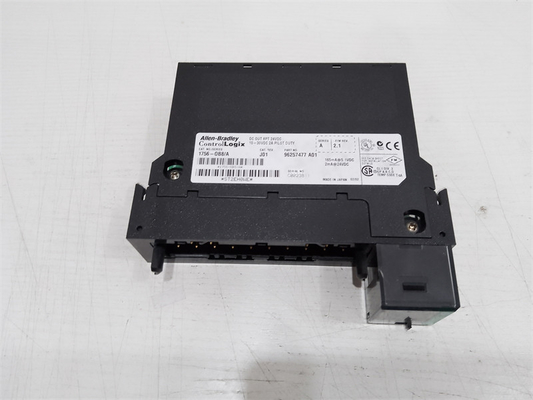

Allen-Bradley 1756-OB8 ControlLogix Digital DC 8 وحدة الإخراج 24VDC

آلن برادلي 1756-OB8 هو وحدة إخراج منفصلة من ControlLogix. توفر هذه الوحدة نطاق فولتاج الخروج من 10-30 VDC بقيمة الاسمية 24VDC.يستخدم لتشغيل الحملات الكهربائية التي تعمل في الجهد المستمر وكذلك حمولات التيار المتردد، تستخدم مع الدوائر المتداخلة.

The 1756-OB8 is a single slot module that occupies any available slot of the chassis except the left-most slot which is intended for the ControlLogix processor or ControlLogix communication adapter / scanner module. هو متوافق يعمل كمكون محلي لإدخال/إخراج أو كجزء من نظام إدخال/إخراج موزع.يمكن تثبيتها على أي شاسية 1756-ControlLogix المتاحة وتعمل على طول وحدات إمدادات الطاقة القياسية أو.

1756-OB8 لديه استقطاب التيار الخلفي 165 mA عند 5.1 VDC و 2 mA عند 24VDC بينما يبلغ إجمالي طاقة الطائرة الخلفية 0.89 واط وتبديد الطاقة 2.5 واط @ 60 درجة مئوية (140 درجة فهرنهايت) وتبديد الحرارة 8.53 BTU/hr. كل قناة من وحدة الإخراج هذه يمكن أن توفر ما يصل إلى 2 آمبر @ 60 °C (140 °F) و 8 آمبر @ 60 °C (140 °F) لكل وحدة.

تستخدم هذه الوحدة كتلة نهاية قابلة للإزالة (RTB) لربط كل قناة من الوحدة بالحملات الكهربائية.RTBs متوافقة هي 1756-TBNH و 1756-TBSH بينما يتم تعريف RTB المناسب من قبل المستخدم، المفاتيح الميكانيكية.

يتم إدخالها في تكوين الأجهزة حيث يمكن تعديل معايير وخصائص الوحدة بشكل أكبر / بعض هذه المعايير هي فترة طلب الحزم (RPI) ، وقت المرشح ،مُثبطة الوحدة والعديد من الآخرين.

تستخدم هذه الوحدة كتلة محطة قابلة للإزالة (RTB) والتي يمكن أن تكون إما 1756-TBNH أو 1756-TBSH (RTB 20 دبوس). تحتوي هذه الوحدة على تنسيقات الاتصال التالية المتاحة: تحسين الرف ،الاستماع فقط - تحسين الرف، بيانات الإخراج، بيانات الإخراج الاستماع فقط، وبيانات الإخراج المجدولة.

وحدة 1756-OB8 لديها فئة الجهد من 12 / 24 فولت مصدر DC ومدى التشغيل من 10 إلى 30 فولت DC. استهلاكها الحالي هو 165 mA عند 5.1V و 2 mA عند 24V. لديها طاقة خلفية 0.89 واط,مع أقصى تبديد 2.5 واط عند 60 درجة مئوية (140 درجة فهرنهايت) ، وتبديد حرارة 8.53 BTU / ساعة.الحد الأقصى لتسرب التيار خارج الحالة من هذه الوحدة هو 1 mA لكل نقطة وخلال حالة، لديها انخفاض أقصى في الجهد 1.2 فولت DC عند 2 A. كما أن لديها أقصى تيار من 2 A لكل نقطة عند 60 درجة مئوية و أقصى تيار من 8 A عند 60 درجة مئوية لكل وحدة.التيار المرتفع في كل نقطة هو 4 A لمدة 10 ميس لكل منها التي يمكن تكرارها كل 1 ثانية في 60 درجة مئوية وأقل حمولة التيار هو 2 مآ في كل نقطة. وحدة عزل الجهد مستمر في 250 فولت. هذه الوحدة تسمح لك أيضا لتعديل الحالات في وضع خطأ لكل نقطة وحالات في وضع البرنامج لكل نقطة.الخيارات لكلا الأمرين هي الاحتفاظ بالحالة الأخيرة، تشغيل أو إيقاف التشغيل ، مع تعيين 'Off' افتراضيًا. نطاق درجات الحرارة للوحدة 1756-OB8 من 0 إلى 60 درجة مئوية عند التشغيل و -40 إلى 85 درجة مئوية عند عدم التشغيل.كما أن درجة حرارة الهواء المحيطة بها هي 60 درجة مئوية ورطوبة النسبية غير المكثفة من 5٪ إلى 95٪.
