Allen-Bradley 5069-IF8 ثمانية (8) وحدة قنوات الإدخال التناظرية التفاضلية

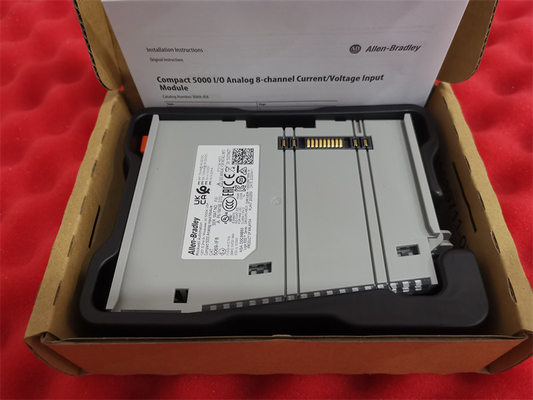

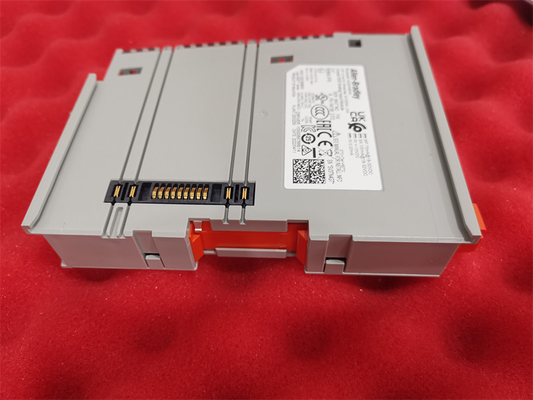

آلن-برادلي 5069-IF8 هو وحدة مدخلات/خارجية Compact 5000. هذه الوحدة هي وحدة مدخلات تناظرية تحتوي أساسًا على ثمانية (8) قنوات مدخلات تفاضلية. نطاق إشارة الجهد المتوافق هو ± 10VDC،0-10VDC و 0-5VDC بينما ينطبق نطاق إشارة التيار هو 0-20 mA و 4-20 mA.

يستخدم 5069-IF8 عادة في واجهة أجهزة الاستشعار التناظرية والإرسالات. هذه الوحدة تقبل الإشارة التناظرية وتحول البيانات المستلمة إلى معلومات رقمية.يتم التحويل عن طريق Sigma-Delta Two 24 بت متعددة التناظرية إلى محول الرقمي (ADC)يتم حفظ البيانات المتحولة في شكل بيانات IEEE 32 بت من النقطة العائمة. قد يتم معالجة البيانات الرقمية المتحولة بشكل إضافي لتمكين إنذار البيانات على متن الطائرة.التوسع إلى وحدات الهندسة واختيار قناة في الوقت الحقيقي.

تمتلك هذه الوحدة وقت مسح 625 ميكرو ثانية لكل قناة و 2.5 ميكرو ثانية لكل مجموعة. كما يحتوي على مرشح خروط إدخال قابل للاختيار مع اختيارات متوفرة من 5، 10 (50/60 افتراضي) ، 15، 20، 50، 60، 100، 200 500، 1000، 2500، 5000، 10000، 15625, 25000، 31250, 62500 هرتز.عادة ما تستخدم إعدادات الفلتر هذه لتحديد البيانات بشكل خطي خاصة بيانات المدخلات التي تكون غير منتظمة وتتغير بسرعة خلال فترة قصيرة من الزمن. بالإضافة إلى ذلك ، هذه الوحدة قابلة للاستخدام مع محطة محول عن بعد (HART). يحتاج المستخدم فقط إلى إضافة 250 ؟المقاومة في الحلقة الحالية لامتثال جهاز إرسال HART. هذه الوحدة لديها حماية مضغوطة واكتشاف الدائرة المفتوحة. يتم الكشف عن الكشف الدائرة المفتوحة عندما مستوى الإشارة هي أقل من مستوى محدد مثل + كامل المقياس،< 2s للجهد ومدى 4...20 mA، < 2 ثانية

الجهد المشترك من قناة إلى قناة لهذه الوحدة هو +/- 10 فولت.كما يأتي مع الحماية القصوى من الفولتشة الزائدة من +/- 30V DC في كل من الجهد والأنماط الحالية ومع الحماية القصوى من الفولتشة الزائدة من +/- 30 mA في الوضع الحاليهذا القرص يأتي مع 8 إشارة إدخال/خروج صفراء/حمراء و 1 إشارة إدخال/خروج خضراء/حمراء، يستخدم علبة من النوع المفتوح، وهو معايرة المصنع.طاقة MOD أو طاقة الحافلة الوحدة لهذه الوحدة لديها نطاق الجهد ونطاق الجهد المرور من 18-32V DC لكلا النطاقين، الحد الأقصى للتيار هو 75 mA، والحد الأقصى للتيار الرقمي هو 9.55 mA. وحدة 5069-IF8 لديها جهاز الاستشعار المحرك (SA) مجال الطاقة المتجهة النطاق من 18-32V DC،نطاق فولتاج المرور هو 0-32V DC، الحد الأقصى للطاقة الميدانية هو 100 mA ، والحد الأقصى للتيار المسموح به للوحدة هو 9.95 A. أقصى استنزاف للطاقة هو 2.1 W في وضع الجهد و 2.4 W في وضع التيار ،في حين أن الحرارة القصوى تبدد 7.2 BTU / ساعة في وضع الجهد و 8.2 BTU / ساعة في وضع التيار. كما أنه يعمل بشكل أفضل عند درجة حرارة 0-60 oC ويمكن تخزينها عند درجة حرارة -40-85 oC.
