بنتي نيفادا 330980-71-CN 3300 XL NSv نظام محول قرب

بنتلي نيفادا330980-71-CN 3300 XL NSv نظام المحول القريب

تفاصيل المنتج:

معلومات إضافية

الوصف:

الاستخدامات الأساسية لنظام المحول 3300 XL NSv هي للمناطق التي يتم فيها فتح العداد ،قيود الرؤية الجانبية أو الرؤية الخلفية تحد من استخدام أنظمة Transducer Bently Nevada 3300 و 3300 XL 5 و 8 مم القياسيةكما أنها مثالية لتطبيقات الأهداف الصغيرة، مثل قياس الاهتزاز الشعاعي على عمود أصغر من 51 ملم (2 بوصة) أو الموقف المحوري على أهداف مسطحة أصغر من 15 ملم (0.6 بوصة).يستخدم في المقام الأول في التطبيقات التالية على آلات اللوحات الملتقطة بالسائل حيث يوجد عمود صغير أو انخفاض الرؤية الجانبية:

l Radial vibration and radial position measurements l Axial (thrust) position measurements l Tachometer and zero speed measurements l Phase reference (Keyphasor signals) The 3300 XL NSv Transducer System design allows it to replace both the 3300 RAM Transducer Systems and the 3000-series or 7000-series 190 Transducer Systemالتحديثات من نظام 3300 RAM إلى نظام 3300 XL NSv يمكن استخدام المسبار الحالي وكابل التوسيع ونظام المراقبة مع مستشعر 3300 XL NSv Proximitor.يجب استبدال التحديثات من نظام المحولات من سلسلة 3000 أو 7000، كابل التوسيع ومستشعر القرب مع مكونات NSv.

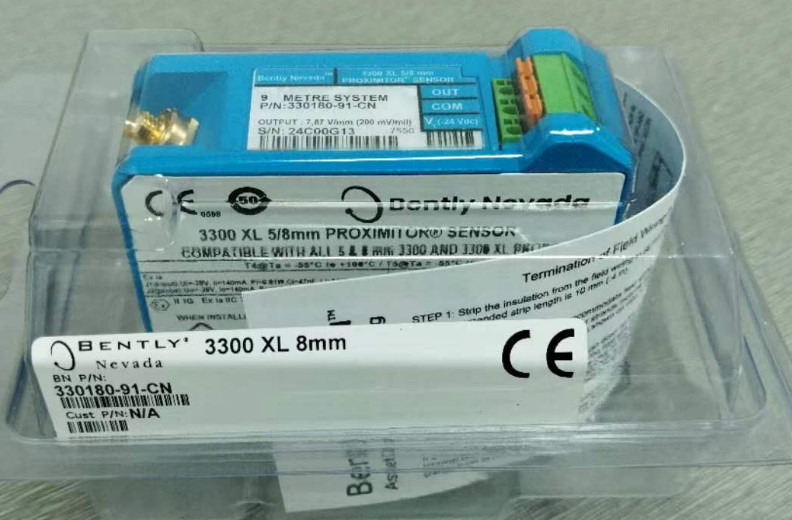

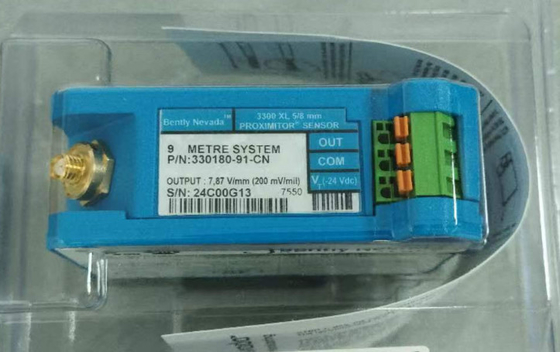

جهاز 3300 XL NSv Proximitor Sensor لديه ميزات مماثلة لتلك الموجودة في جهاز 3300 XL 8 mm Proximitor Sensor.تصميمه الرقيق يسمح للمستخدم بتثبيته إما في تركيب DIN-rail ذو الكثافة العالية أو في تكوين أكثر تقليدية لتركيب اللوحةتحسين مقاومة RFI/EMI يسمح للمستشعر القريب 3300 XL NSv لتحقيق موافقات علامة CE الأوروبية دون أي اعتبارات خاصة للتركيب.هذه الحصانة RFI أيضا يمنع إشارات الراديو عالية التردد القريبة من التأثير سلبا على نظام المحوللا تتطلب أشرطة نهاية SpringLoc على مستشعر Proximitor أدوات تركيب خاصة وتسهل اتصالات الأسلاك الميدانية الأسرع والأكثر قوة.

المسبار 3300 NSv وكابل التمديد متوافقين ميكانيكياً وكهربائياً ويمكن استبدالهم مع مسبار المقربة 3300 RAM السابق لشركة Bently Nevada.المسبار NSv قد زادت المقاومة الكيميائية مقارنة مع المسبار 3300 رام، مما يسمح باستخدامه في العديد من تطبيقات ضاغط العملية.خصائص الرؤية الجانبية من 3300 NSv المسبار هي أيضا متفوقة على تلك من 3000-سلسلة 190 المسبار عند الفجوة المسبار 3300 NSv في نفس المسافة من الهدف المسبار.

يتوفر مسبار 3300 NSv في تكوينات مختلفة لحالات المسبار ، بما في ذلك خيوط المسبار المصفحة وغير المصفحة 1⁄4 -28, 3⁄8 -24, M8 X 1 و M10 X 1.يصل المسبار العكسي 3300 NSv القياسية مع إما 3⁄8 -24 أو M10 X 1 خيوط. جميع مكونات نظام المحول لديها وصلات ClickLoc من النحاس المطلي بالذهب. وصلات ClickLoc تقفل في مكانها وتمنع الاتصال من الانحلاب.توفر طريقة TipLocmolding الممتازة ربطًا قويًا بين طرف المسبار وجسم المسبارتوفر تصميم CableLoc من Bently Nevada براءة اختراع 220 N (50 lb) من قوة السحب وتربط بثبات كابل المسبار إلى طرف المسبار.يوصى باستخدام محافظات الموصول على اتصال الكابل من المسبار إلى التمديد، وكذلك على اتصال الكابل إلى جهاز الاستشعار القريب. محميات الموصول تمنع معظم السوائل من دخول موصلات ClickLoc والتأثير سلبًا على الإشارة الكهربائية.
