بنتلي نيفادا 330876-02-10-00-00 3300XL نظام محول القرب 50 ملم

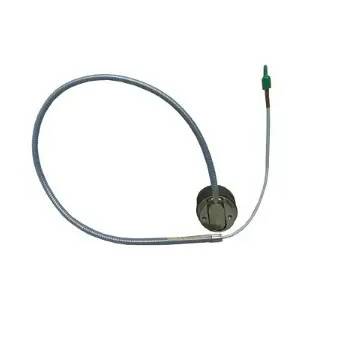

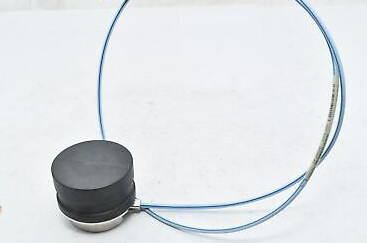

بنتلي نيفادا330876-02-10-00-00 3300XL نظام محول القرب 50 ملم مسبار القرب 50 ملم

تفاصيل المنتج:

معلومات إضافية

الوصف:

يتكون نظام المحول 3300 XL 50 mm من مسبار 50 mm منفصل ، وكابل تمديد ، ومستشعر 3300 XL 50 mm Proximitor.طوافة قطرها الكبير يعطي هذا النظام نطاق خطي أقصى من 27.9 ملم (1100 ميل) ، أطول نطاق خطي من خط محولات التيار الدوامي لدينا. This linear range makes the 3300 XL 50 mm Transducer System ideal for measuring the differential expansion (DE) or rotor expansion (RX) of large steam turbine generators that results from the difference in growth rates between the turbine rotor and the machine stator (casing)قياس التوسع التفاضلي يتم قياس التوسع التفاضلي باستخدام محولين مقربين يلاحظان طوقًا أو منحدرًا على مسافة ما من محامل الدفع.تشمل ترتيبات تركيب المحول النموذجية التي تتطلب 3300 XL 50 ملم:

• محولين يراقبان نفس الجانب من القلادة
• محولين إدخاليين مكملين يراقبان الجانبين المعاكسين من القلادة، مما يضاعف بشكل فعال نطاق DE القابل للقياس.

المعايير لاختيار طريقة التثبيت هي حجم الهدف المتاح ، والكمية المتوقعة لحركة المحور الدوار ، ونوع الهدف DE الموجود في الآلة.إذا كان ارتفاع القلادة كافياً ومدى القياس الكلي المطلوب أقل من 27.9 ملم 1.1 بوصة ، التكوين المفضل للقياسات الزائدة هو استخدام محولين يلاحظان نفس الجانب من الياقة. عندما 28 ملم إلى 56 ملم (1.1 إلى 2.2 بوصة) من النطاق الإجمالي مطلوبة، تثبيت المحولات بطريقة مكملة على الجانبين المقابلين من طوق التوسع التفاضلي أو أي مادة أخرى المستهدفة.

يتوفر مسبار 3300 XL 50 مم في ثلاثة تكوينات للقضية والخيوط لتحل محل جميع أنظمة 7200 50 مم القياسية (بما في ذلك مسبارات الخروج الجانبية والخلفية).العصا القياسية 7200 نمط التثبيت لا تزال متوفرة

المكونات الإضافية. بالإضافة إلى ذلك ، يوجد دعامة جديدة لتكيف المسبار مع قاعدة 50 ملم DE Integral transducer المنزلية.394 فولت/ملم (10 ميفل/ميل) الخروج الذي هو متطابق مع أنظمة 7200 و 50 ملم DE Integral، والذي يسمح للعملاء بالترقية دون الحاجة إلى أي تغييرات في تكوين الشاشة. عند الترقية من الأنظمة السابقة، كل عنصر نظام المحول (المسبار، كابل التوسيع،و Proximitor Sensor) يجب استبدالها بمكونات 3300 XL 50 mm.
