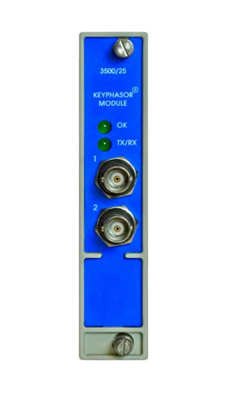

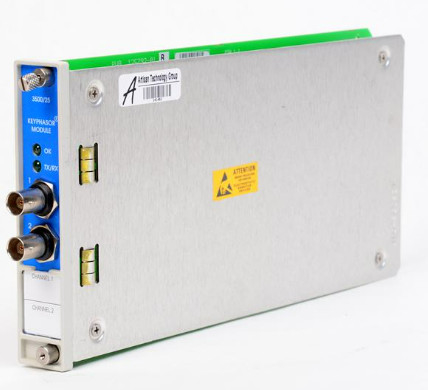

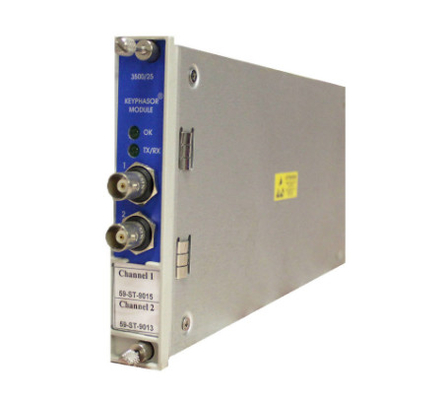

بنتلي نيفادا 3500/25-01-01-00 149369-01 وحدة مفاتيح محسنة

بنتلي نيفادا3500/25-01-01-00 149369-01 وحدة مفاتيح محسنة

تفاصيل المنتج:

معلومات إضافية

الوصف:

وحدة 3500/25 للمفاتيح المُحسّنة هي وحدة نصف ارتفاع وقناة مزدوجة تستخدم لتوفير إشارات Keyphasor إلى وحدات الشاشة في رف 3500. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerيمكن لنظام حماية الآلات 3500 قبول ما يصل إلى أربع إشارات Keyphasor للتكوين العادي و ما يصل إلى ثمانية إشارات Keyphasor في تكوين مزدوج.

(إشارة Keyphasor هي نبضة مرة واحدة في كل دورة أو متعددة في كل دورة من عمود دوار أو معدات تستخدم لتوفير قياس الوقت الدقيق. يسمح 3500 وحدات شاشة معدات تشخيصية لقياس العمود الدوار معايير السرعة والمتجهات مثل اهتزاز 1X النطاق والمرحلة)

وحدة المفاتيح المحسنة هي وحدة نظام 3500 محسنةيقدم قدرات معالجة إشارات Keyphasor الموسعة على التصميم السابق مع الحفاظ على التوافق التنازلي الكامل من حيث الشكل، تتناسب وتعمل مع وحدات Keyphasor الحالية للاستخدام في الأنظمة القديمة. يتم استبدال وحدة Keyphasor ، PWA 125792-01 ، بالكامل بوحدة 149369-01 المحدثة.

عندما يكون هناك حاجة إلى مدخل نظام Keyphasor لتطبيقات Triple Modular Redundant (TMR) ، يجب أن يستخدم نظام 3500 وحدتين Keyphasor. في هذا التكوين ،تعمل الوحدات بالتوازي لتوفير كل من البيانات الأساسية

إشارة Keyphasor الثانوية إلى الوحدات الأخرى في الرف.
