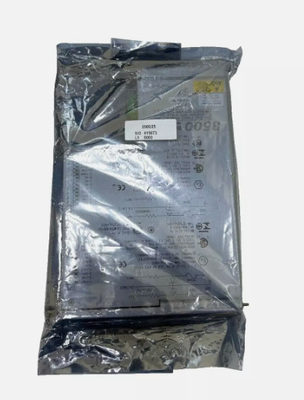

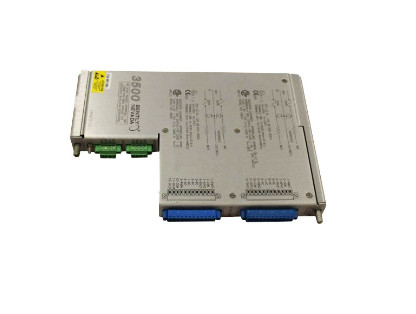

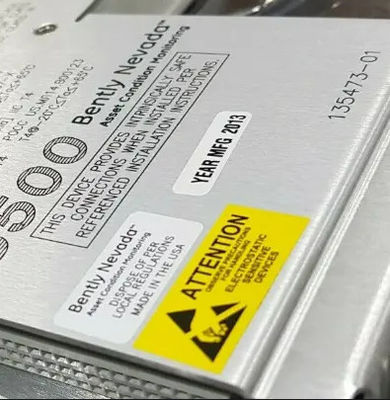

بنتلي نيفادا 3500/25-01-03-00 135473-01 مفاتيح الحاجز الداخلي وحدة إدخال / إخراج مع الانتهاءات الداخلية

بنتلي نيفادا3500/25-01-03-00 135473-01 وحدة إدخال/خروج الحاجز الداخلي للمفاتيح مع الإنهاءات الداخلية

تفاصيل المنتج:

معلومات إضافية

الوصف:

وحدة 3500/25 للمفاتيح المُحسّنة هي وحدة ذات نصف ارتفاع وقناين تستخدم لتوفير إشارات Keyphasor إلى وحدات الشاشة في رف 3500. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerيمكن لنظام حماية الآلات 3500 قبول ما يصل إلى أربع إشارات Keyphasor للتكوين العادي و ما يصل إلى ثمانية إشارات Keyphasor في التكوين المزدوج.

(إشارة Keyphasor هي نبضة مرة واحدة في كل دورة أو متعددة في كل دورة من عمود دوار أو معدات تستخدم لتوفير قياس الوقت الدقيق. يسمح 3500 وحدات شاشة معدات تشخيصية لقياس العمود الدوار معايير السرعة والمتجهات مثل اهتزاز 1X النطاق والمرحلة)

وحدة المفاتيح المحسنة هي وحدة نظام 3500 محسنةيقدم قدرات معالجة إشارات Keyphasor الموسعة على التصميم السابق مع الحفاظ على التوافق التنازلي الكامل من حيث الشكل، تتناسب وتعمل مع وحدات Keyphasor الحالية للاستخدام في الأنظمة القديمة. يتم استبدال وحدة Keyphasor ، PWA 125792-01 ، بالكامل بوحدة 149369-01 المحدثة.

عندما يكون هناك حاجة إلى مدخل نظام Keyphasor لتطبيقات Triple Modular Redundant (TMR) ، يجب أن يستخدم نظام 3500 وحدتين Keyphasor. في هذا التكوين ،تعمل الوحدات بالتوازي لتوفير كل من إشارة Keyphasor الأولية والثانوية إلى الوحدات الأخرى في الرف.

تم تصميم وحدة إدخال/إخراج Keyphasor المعزولة للتطبيقات التي يتم فيها ربط إشارات Keyphasor بالتوازي مع أجهزة متعددة وتتطلب العزلة عن الأنظمة الأخرى ، مثل نظام التحكم. The Isolated I/O module was created specifically for Magnetic Pickup applications but is compatible with and will provide isolation for Proximitor* applications as long as an external power supply is provided

كان الغرض من هذه الوحدة إدخال / خروج في المقام الأول لقياس سرعة العمود وليس مرحلة. يمكن أن توفر الوحدة قياسات المرحلة،ولكن هذا الإدخال / الإخراج يقدم تحول مرحلي أعلى قليلا من الإصدار غير معزول إدخال / إخراج.
