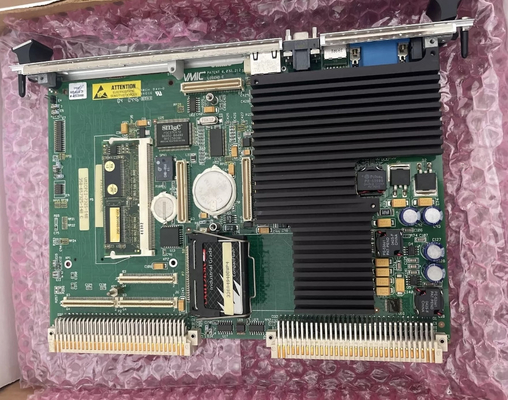

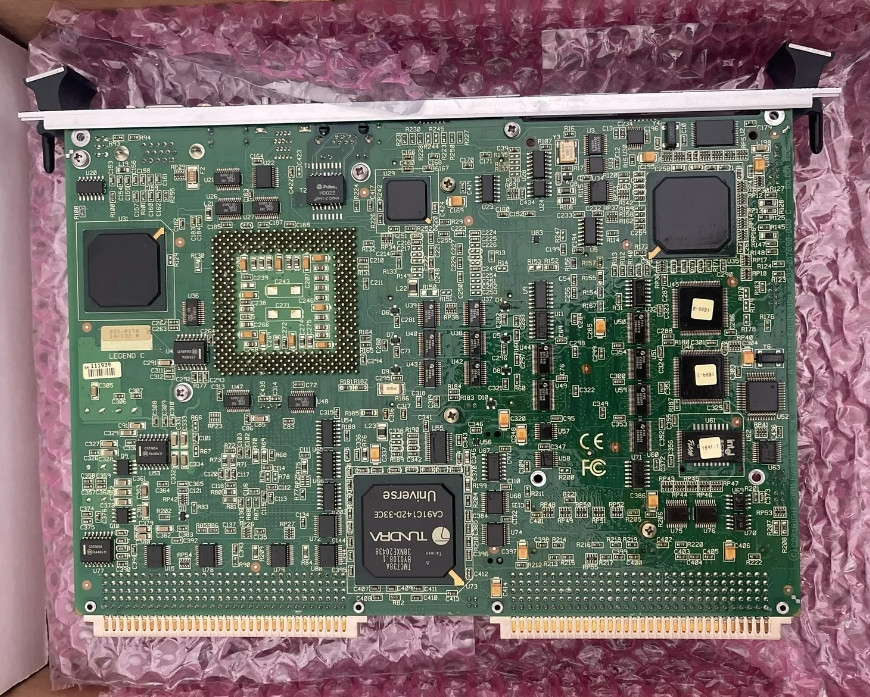

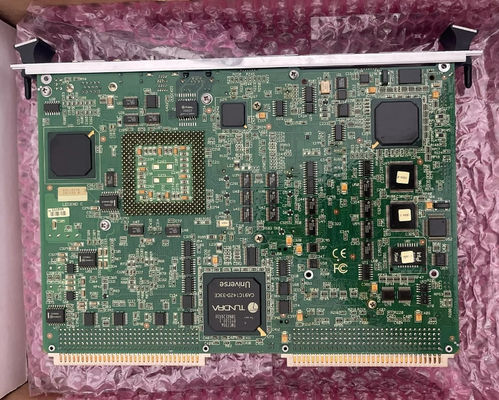

GE IS215UCCAM03A لوحة التحكم المتقدمة مارك VI وحدة تحكم CPCI

GE IS215UCCAM03A لوحة التحكم المتقدمة مارك VI وحدة تحكم CPCI

تفاصيل المنتج:

الوصف:

هذه اللوحة، اللوحة IS215UCCAM03A، هي واحدة من أجهزة تحكم UCCx. يعتمد جهاز تحكم UCCx على جهاز كمبيوتر واحد معروف باسم CompactPCI ، أو CPCI.هذه اللوحة هي جزء من نظام مارك VIe المنتج من قبل جنرال إلكتريك، على الرغم من أن هذا النموذج المحدد يعتبر متوافقًا مع نماذج نظام Mark VIeS اللاحقة أيضًا. هذا النموذج هو أساسًا لوحة IS215UCCAH3 مجتمعة مع IS200EPMC ،128 ميجا بايت من ذاكرة الفلاش، و 128 ميغابايت من ذاكرة الذاكرة. سلسلة نظام التحكم في التوربين مارك VI التي تستوعب هذا الجهاز IS215UCCAM03A CompactPCI وحدة التجميع هو شيء من سلسلة منتجات مارك جيه التي تصف نفسها ،نظراً لحقيقة أنها موجودة مع سلسلة من التطبيقات الوظيفية الممكنة في أنظمة التحكم والإدارة للغاز المتوافق مع جنرال إلكتريك، طابعات توربينات الرياح والبخار الآلية.يجب أن يعتبر هذا تحديثا وظيفيا تماما على موجودة سابقا مارك V سلسلة نظام التحكم في التوربين من اسم سلسلة متوسعة كاملة مماثلة، حيث أن التطبيقات المحتملة لسلسلة مارك V موجودة في إعدادات وظيفية أكثر تقييدًا تستند إلى الغاز والبخار فقط.

IS215UCCAM03A Compact PCI هي لوحة معالجة واحدة ذات سلسلة من مواصفات المنتج الفريدة والمهمة. يحتوي هذا اللوح على عدة مصابيح LED على اللوحة الأمامية لللوحة.بعض هذه المصابيح؛ حالة الـ UDH Ethernet ، الوضع ، DC ، Diag ، IONet Ethernet ، و ON LEDs. هناك ثلاثة حالات لـ UDH Ethernet LED ، هناك LED نشط سيومض ، وهناك LED سرعة ،الذي هو أخضر ل 100 BaseTX، والأصفر لـ 10 قاعدة T. غالبًا ما يتم تشغيل مؤشرات LED هذه من خلال انقطاع مواصفات البيئة أو متطلبات الطاقة في IS215UCCAM03A.هذا الـ UCCA PCB ينصح بالعمل في درجات حرارة تتراوح بين 0 و 60 درجة مئوية، مع درجة حرارة تخزين مثالية تتراوح من -45 إلى 85 درجة مئوية.

تم تحديد نطاق الرطوبة لهذا النموذج عند 5 إلى 95%، ويحمل ارتفاعًا تشغيليًا من 0 إلى 10,000 قدم مع ارتفاع تخزين من 0 إلى 40,000 قدم فوق مستوى سطح البحر.من حيث إدخال الكهرباء، فإن IS215UCCAM03A يتطلب + 3.3 فولت متردد ، 3.5 A نموذجي ، 4.25 A أقصى و + 5 فولت متردد ، 150 مآ نموذجي ، 300 مآ أقصى فولت مسمى.هناك سلسلة من مواصفات الموانئ والبروتوكول المحددة لوحة IS215UCCAM03Aكما هو موضح في مخطط مكونات IS215UCCA أدناه ؛ تتكون واجهة إيثيرنت EPMC من ثلاثة منافذ ، ومرفق RJ-45 ،وزوج من وصلات 10BaseT و 100BaseTX. داخل واجهة إثنر EPMC ، هناك بروتوكولات تستخدم للتواصل بين حزم الإدخال / الإخراج والتحكمات ؛ هذه البروتوكولات هي بروتوكولات TCP / IP.

IS215UCCAM03A هي وحدة تحكم يتم تركيبها داخل الحجرة CPCI. اللوحة لديها خمسة منافذ اتصال. توفر هذه الخطوط لشبكة R و S و T I / O ،اتصال إيثيرنث إلى UDH، واتصال RS-232C للإعداد. يحتاج جهاز التحكم إلى تكوين عنوان TCP / IP قبل توصيله إلى Ethernet UDH. ويمكن القيام بذلك من خلال تطبيق ToolboxST.مصممة لأنظمة التحكم عالية الأداء، توفر وحدة تحكم GE IS215UCCAM03A CPCI تكاملًا سلسًا وزيادة كفاءة التشغيل في الأتمتة الصناعية.
