بطاقة واجهة تطبيقات الجسر مارك VI في المخزون

بطاقة واجهة تطبيقات الجسر GE IS200BAIAH1BEE Mark VIفي المخزون

تفاصيل المنتج:

الوصف:

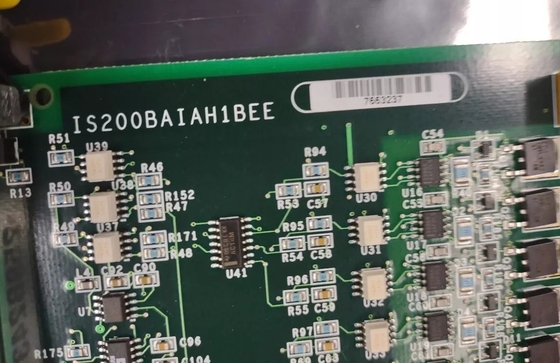

IS200BAIAH1BEE أو BAIA تهدف إلى أن تكون قرصًا محمولًا بديلًا. يحتوي على EEPROM الذي يأتي مع البرمجيات الثابتة المجهزة مسبقًا من المصنع. لا ينبغي إعادة برمجة أو إزالة دائرة الذاكرة هذه أبدًا.إذا توقفت عن العمل أو تتلف، سيتعين إزالة اللوحة الكاملة واستبدالها. يستخدم BAIA أيضًا واجهة RS-232C I / O التي تذهب إلى لوحة مفاتيح نظام المحرك أو جهاز الكمبيوتر من لوحة DSPX.يجب وضع IS200BAIAH1BEE عمودياً في مجموعة رف بطاقة التحكم التي تم تعيينها لهاعلى لوحة واجهة BAIA ، هناك ملصق تحذير يحذر المستخدم من تركيب هذه البطاقة فقط في فتحة 1 على الرف. يتم تكوين فتحات الرف خصيصًا للوحات المحددة.تثبيت هذه اللوحة في فتحة أخرى غير الأولى سوف يؤدي إلى تلف اللوحةهناك مؤشر LED على اللوحة التي تحمل علامة IMOK.

GE IS200BAIAH1B و IS200BAIAH1BEE هي بطاقات واجهة تطبيقات الجسر مصممة لأنظمة تحكم GE Mark VI.تستخدم هذه الوحدات بشكل رئيسي لربط وإدارة الاتصالات ونقل الإشارات بين المولدات وأنظمة الإثارة لضمان التنسيق الفعال والتحكم بين الأجهزةهذه بطاقة الواجهة لديها العديد من قنوات الإدخال والإخراج، ويمكن معالجة الإشارات الرقمية من المولدات وأنظمة الإثارة، ومراقبة حالة المعدات في الوقت الحقيقي.من خلال تبادل البيانات الفعال، IS200BAIAH1B و IS200BAIAH1BEE يمكن تحسين استراتيجيات التحكم في الإثارة وتحسين أداء المولدات وسرعة الاستجابة.هذا تصميم واجهة مرنة تمكنه من التكيف مع متطلبات التطبيقات المختلفة والتكامل بسلاسة مع وحدات التحكم الأخرى.

تم تصميم IS200BAIAH1B للعمل كلوحة واجهة تطبيق الجسر في أنظمة Innovation Series Drive.يوفر هذا اللوح مرجع الأرض الأرض والعزلة لدخول الإشارة من لوحات الطرفتم تصميم كل لوحة مع EEPROM المحمولة التي تحتوي على البرمجيات الثابتة غير المقصودة لإزالة أو البرمجة الميدانية. The Innovation Series that this particular IS200BAIAH1B Bridge Application Interface Board printed circuit board product offering belongs to has to be considered a child product series of the greater Mark VI Turbine Control System Series that this IS200BAIAH1B PCB was originally devised for.

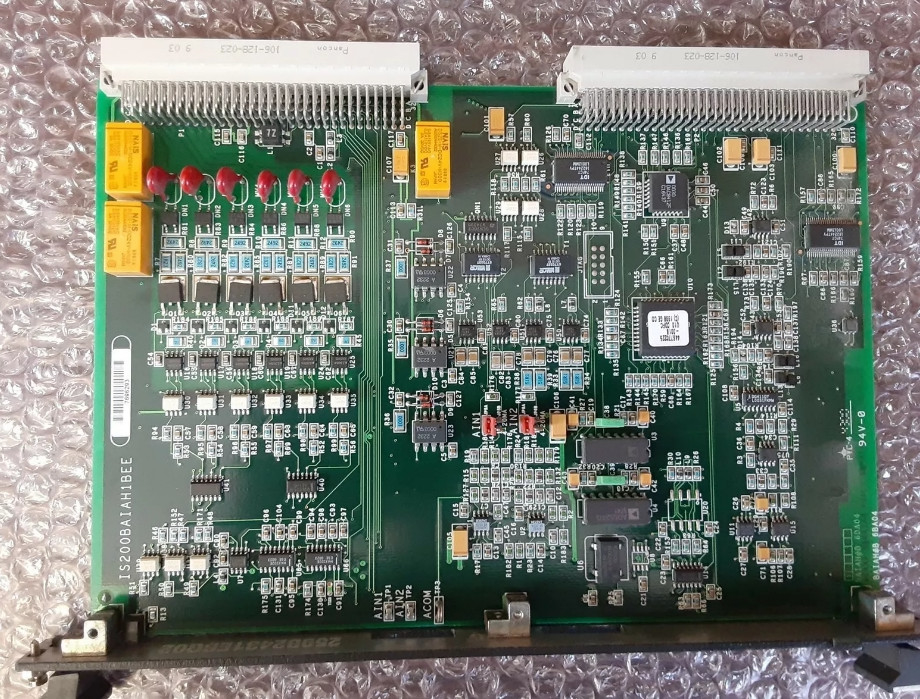

IS200BAIAH1B هي لوحة من سلسلة الابتكار ، والتي تم تصميمها لوضعها في فتحة رف معينة. يمكن أن يتلف هذا اللوح إذا تم تثبيته في فتحة رف غير مناسبة.بسبب خطر الضرر، من المهم أيضا أن نأخذ بعين الاعتبار أبعاد PCB قبل اتخاذ قرار الشراء.هذا اللوح خاصة الدوائر المطبوعة يأتي المراجعة مع أبعاد تقريبي مقاسة من 12 بوصة في الطول من قبل 9 بوصات في العرضسمك هذا الـ (PCB) لا يزيد عن بوصة ونصف. الـ (IS200BAIAH1B) يحتوي على ثلاثة رلايات، وستة إشارات، وأربعة مفاتيح، وثلاث نقاط اختبار، وعدة دوائر متكاملة.اللوحة لديها اثنين من الموصلات خلفية المنطقة الواقعة على إحدى الحواف. يتم وضع علامة على هذه الموصلات الخلفية باسم موصلات بانكون 106-128-023 ، والتي لديها توافر منخفض في السوق بشكل عام. يجب وضع القفزات في إما وضع VIN أو وضع 4-20 mA.
