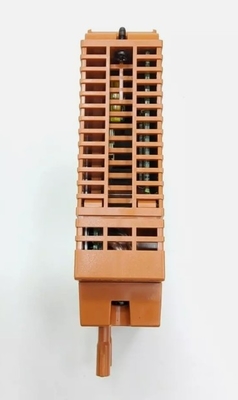

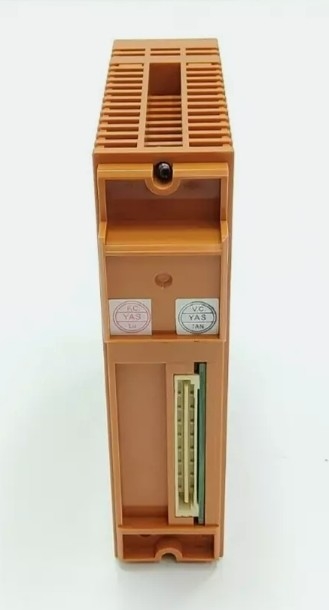

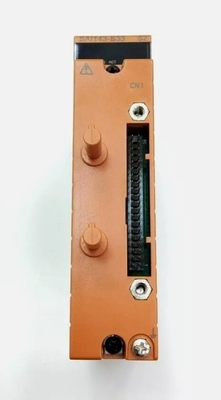

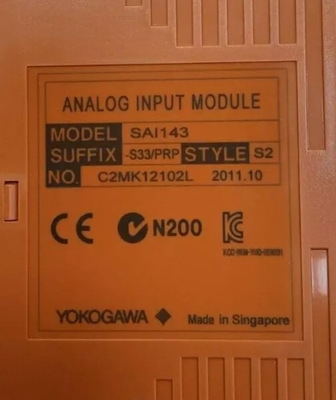

SAI143-S33 YOKOGAWA وحدة الدخول / الخروج التناظرية (لـ FIO) وحدة التحكم في السلامة ووحدة عقدة السلامة

SAI143-S33(يوكوجاوا)وحدة التحكم في السلامة ووحدة عقدة السلامة

معلومات إضافية

يصف هذا المخطط الموحد مواصفات الأجهزة لوحدة الإدخال والإخراج التناظرية التي يمكن تركيبها على وحدة عقدة السلامة ووحدة التحكم في السلامة.

الوصف:

وحدة إدخال التيار الحالي: هذه الوحدة تدخل إشارات تتراوح بين 4 و 20 مآ من المجال. يمكن جعل SAI143 مضاعفة.

• لا يمكن توصيل حواجز زينر بهذه الوحدة. يجب استخدام حاجز عزل عند استخدام نظام أجهزة السلامة الداخلية.
• 500 فولت AC عندما يتم استخدام كابل إشارة مخصص.
• ± 32 μA (مدى الدخول أقل من 0.05 mA) (رمز النمط S3 أو أحدث)
• دقة التصنيفية لرمز النمط S3 أو أحدث هي ± 16 μA (منطقة الإدخال من 0.05 إلى 23 mA).
• دقة التصنيفية لرمز النمط S2 أو سابقة هي ± 16 μA (منطقة الإدخال من 1 إلى 23 mA).
• عندما يتم استخدام SAI143-S£3 أو SAI143-H£C في درجة حرارة البيئة أعلى من 60 درجة مئوية، يقتصر عدد قنوات الإدخال التي يمكن للمستخدم استخدامها.الرجوع إلى "مخطط ProSafe-RS لوحدات الإدخال والخروج (لـ FIO) " (GS 32P06K60-01EN).
• يبلغ الحد الأقصى لانخفاض الجهد في دائرة حماية المدخل 0.45 فولت. يتراوح عائق مدخل الوحدة من 272.5 Ω (20 mA) إلى 362.5 Ω (4 mA).
• تمكن هذه الوظيفة من إعادة ضبط حالة الإنذار لأجهزة الحريق والغاز عن طريق إيقاف تشغيل طاقة جهاز الإرسال المقدمة من هذه الوحدة في إعداد سلكي. مدعومة بواسطة R4.03.00 أو ما بعد و رمز الأسلوب S4 أو ما بعد

تفاصيل المنتج:

رابط ورقة البيانات:يوكوجاوا SAI143-S33.pdf
