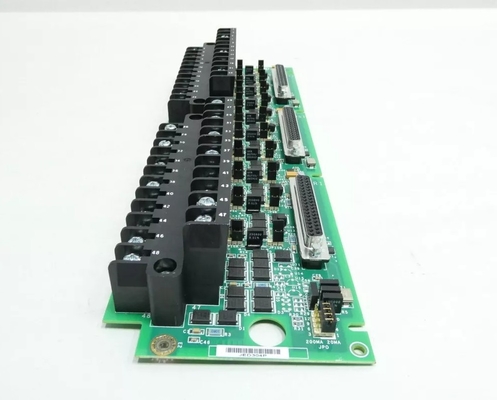

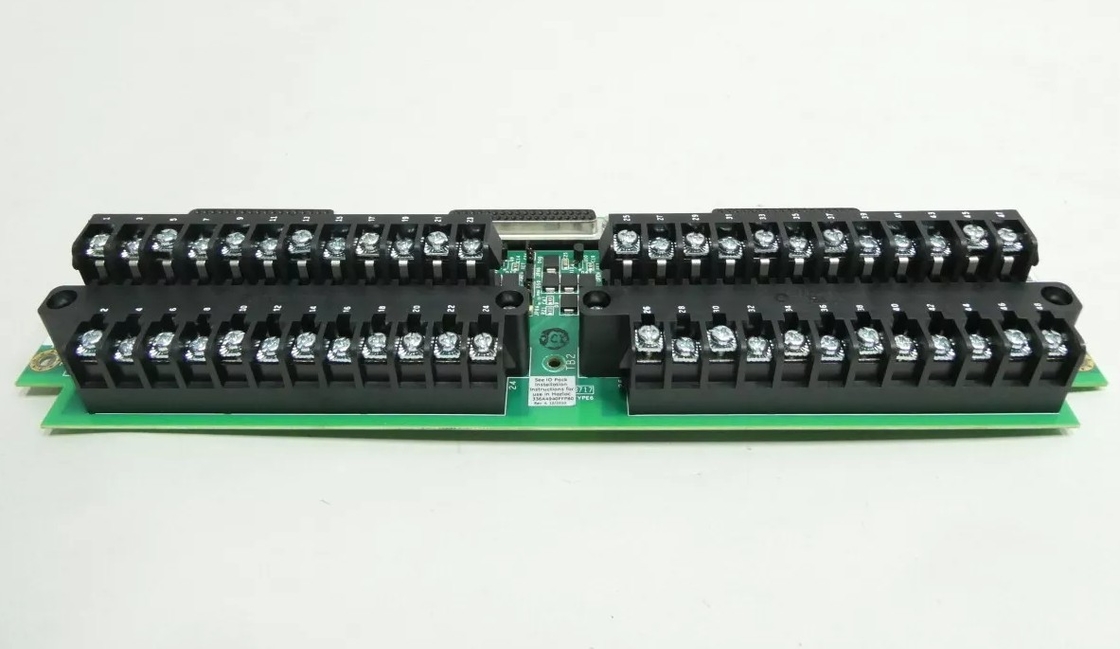

IS200DSPXH1B لوحة تحكم معالج الإشارات الرقمية GE Speedtronic

IS200DSPXH1B لوحة تحكم معالج الإشارات الرقمية GE Speedtronic

تفاصيل المنتج:

الوصف:

يعمل IS200DSPXH1B كلوحة تحكم DSP (معالج الإشارات الرقمية) التي طورتها جنرال إلكتريك. وهو جهاز التحكم الأساسي لمجموعة تقنيات الابتكار.كما أنه يتحكم في وظائف التحكم في مجال مولد EX2100 التحكم في الإثارةيتم توفير وظائف المنطق والمعالجة والواجهة من قبل اللوحة. يتكون اللوحة من معالج إشارة رقمية عالية الأداء (DSP) ، ومكونات ذاكرة قياسية ،و دائرة متكاملة محددة للتطبيق (ASIC) تقوم بوظائف منطقية مخصصة. يُعرض المصابيح الثنائية على هذه اللوحة معلومات عن الخطأ والحالة. عندما تكون هناك مشاكل مع اللوحة، سيضيء المصابيح الحمراء DS1.سيضيء مصباح DS2 الأخضر عندما تعمل اللوحة بشكل طبيعي، سوف تكون صلبة عندما توقف DSP ، وسوف تكون مغلقة عندما يحدث خطأ أثناء إعادة التعيين.

على مستوى التجميع، التنقيح الوظيفي هو B مع ISBus Revision One، مع مجموعة H المختلفة ومطابقة مطابقة. تتكون موصلات I / O من ثلاثة: P1، P5، و P6.تصنعها شركة جنرال إلكتريك موتورز و الأنظمة الصناعية، تتضمن اللوحة أنواع مختلفة من الذاكرة بما في ذلك Flash و NVRAM و RAM و Add-Only ، إلى جانب مكونات الأجهزة القياسية مثل Stack Overflow (INT0) و Inner Loop Load Pulse (INT1) ،واثنين من المدخلات قابلة للتكوين (INT2 و INT3) على مستوى الأساس.

يعمل DSP بسرعة 60 ميغاهرتز، مما يشير إلى التردد الذي يقوم به في إجراء الحسابات وتنفيذ التعليمات.سرعة الساعة العالية تمكن DSP من التعامل مع العمليات الرياضية المعقدة ومهام معالجة الإشارات في الوقت الحقيقي بكفاءةهذه سرعة المعالجة حاسمة للتطبيقات التي تتطلب معالجة بيانات سريعة ودقيقة، مثل معالجة الصوت والفيديو، وأنظمة الاتصالات، وأنظمة التحكم،وتحليل الإشارات الرقميةيتم تشغيل هذا الانقطاع ، المسمى INT1 ، بواسطة نبضة تحميل يتم إنشاؤها داخل الحلقة الداخلية للنظام. يسمح لـ DSP بتخصيص الموارد أو تنفيذ إجراءات محددة بناءً على هذا الحدث.

محمول التشغيل هو مكون أساسي للبرمجيات الثابتة التي تدير تسلسل تشغيل الجهاز.وهي مسؤولة عن بدء مكونات النظام الأساسية وإنشاء البيئة اللازمة للجهاز لبدء بشكل صحيحمن المهم أن نلاحظ أنه لا ينبغي إعادة تحميل محمول التشغيل أو تعديله في الميدان ، حيث أن أي تغييرات في هذا المكون الحيوي يمكن أن تعطل التشغيل السليم للجهاز.نموذج لوحة تحكم الإشارة الرقمية IS200DSPXH1B هو واحد من نماذج DSPX التي يمكن استخدامها بالتزامن مع سلسلة EX2100 Excitation Controllerنموذج DSPX غير مجهز بأي فيوز، ليس لديه أي أجهزة قابلة للتعديل، ولا يحتوي على أي نقاط اختبار المستخدم.إذا تم استخدام نموذج IS200DSPXH1B الخاص بك جنبا إلى جنب مع سلسلة EX2100 سيتم توصيل لوحة DSPX إلى لوحة أخرى والتي تعرف باسم EISBإذا لزم الأمر، يمكن فصل هذين اللوحين.
