IS200VCRCH1B GE الاتصال مدخل / رله مخرج لوحة قطعة دائرة دائرية

IS200VCRCH1B GE الاتصال مدخل/إخراج رلهة لوحة قطعة لوحة الدوائر

تفاصيل المنتج:

الوصف:

تم تصميم نظام التحكم في التوربين Mark VI كنظام كامل متكامل للسيطرة والحماية والمراقبة لتطبيقات المولدات والدفع الميكانيكي للتوربينات الغازية والبخارية.كما أنها منصة مثالية لدمج جميع ضوابط جزيرة الطاقة وتوازن المصنع (BOP)تحتوي حزم MK Vie I/O على منفذين للشبكة المدخلة/المخرجة مع ساعة في الوقت الحقيقي ومعالج لختم وقت متزامن لسلسلة الأحداث ولوحة اكتساب البيانات.

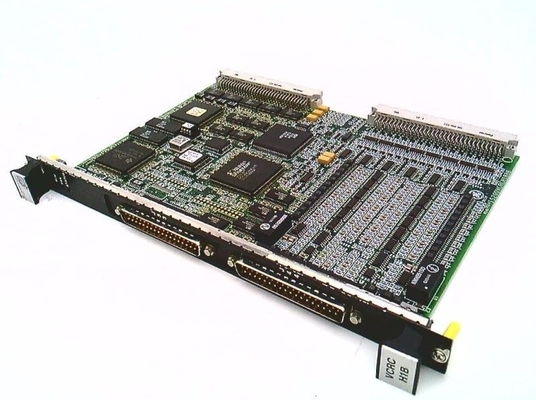

IS200VCRCH1B هي لوحة دخول / إرسال اتصال تصنعها جنرال إلكتريك كجزء من سلسلة مارك VI المستخدمة في أنظمة تحكم توربينات الغاز.تتقبل لوحة مدخلات الاتصال / إرسال الإخراج 48 مدخلات منفصلة وتدير 24 مخرجات إرسال من مجموع أربعة لوحات محطة من خلال لوحة ابنتها المصاحبة. تتسع وحدة VCCC ذات العرض المزدوج في رف VME I / O. يتم توفير مجموعتين من اتصالات J3 / J4 في هذا الرف للكابلات إلى لوحات المحطة TBCI و TRLY. بدلاً من VCCC ،VCRC هو لوحة أضيق التي يمكن استخدامها.

يتم توصيل لوحة محطة الدخول بالاتصال (TBCI) لأول 24 مدخل اتصال جاف ؛ هناك حاجة إلى لوحة محطة ثانية للمدخلات 25 ٪ 48. يتم إعطاء جهات الاتصال طاقة متواصلة.يتم ربط لوحة المحطة مع رف VME الذي يضم لوحة معالج VCCC بواسطة كابلات مع سدادات صببالنسبة للمداخلات التي تراقب المتغيرات الحاسمة في التوربين ، تتوفر عملية مسح وتسجيل عالية السرعة في 1 ميس في الثانية.يتم الإبلاغ عن دردشة الاتصال وعرض النبضات حتى 6 ميس بواسطة مسجل تسلسل الأحداث (SOE)مع جميع فتحات الإتصال وإغلاقاتها بدقة زمنية 1 ms

لوحة IS200VCRCH1BBB موثوقة للغاية وبالتالي أقل عرضة للتلف. ولكن التعامل غير السليم وسوء التخزين يمكن أن يؤثر على وظائف البطاقة.لذلك نوصي بالحفاظ على البطاقات في صناديق التخزين الحساسة للستاتيك في الظروف الموصى بهاالـ IS200VCRCH1B هو مكون لوحة GE Mark VI.يعد MKVI جزءًا من عائلة Speedtronic من أنظمة إدارة توربينات الغاز والبخار التي طورتها وتحسنتها جنرال إلكتريك منذ إصدار Mark I في الستينيات. The MKVI is the fifth management system in the Speedtronic line and features triple redundant controls on all protection parameters and critical controls as well as advanced control mechanisms for the protection and monitoring of the turbine system.

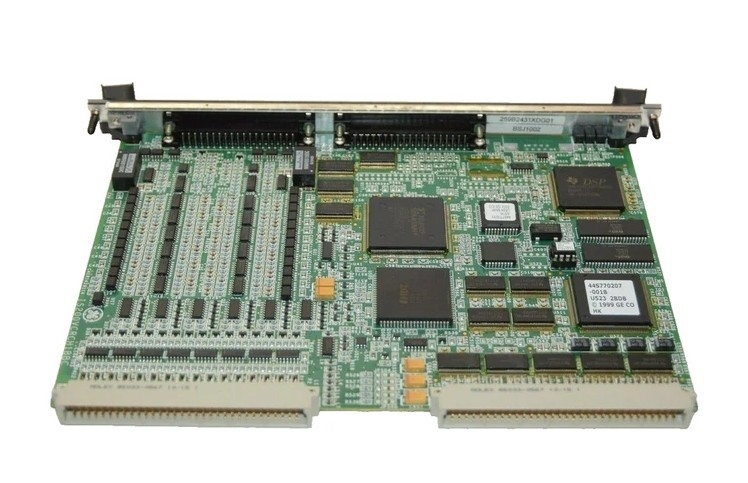

يعمل IS200VCRCH1B كلوحة مدخل / مخرج منفصلة. هذا هو لوحة فتحة واحدة لها نفس الوظائف مثل لوحة VCCC ولكن لا تتضمن لوحة ابنة ،وبالتالي يأخذ مساحة أقل على الرفومع ذلك، وبما أن مخرجات الإرسال لهذه اللوحة تستخدم منافذ J3/J4 على رف VME، يجب وضع الكابلات على اللوحة الأمامية. إذا كان هذا غير مرغوب فيه، استخدم لوحة VCCC بدلاً من VCRC PCB.GE IS200 هي عائلة من لوحات الدوائر المطبوعة (PCBs) المستخدمة في أنظمة تحكم توربينات GE Mark VI. The General Electric Mark VI IS200VCRCH1BBB module is a separate input/output terminal processor board designed and manufactured specifically for placement in the original Mark VI series turbine control system.
