| مكان المنشأ: | الولايات المتحدة الأمريكية |
| اسم العلامة التجارية: | Bently Nevada |
| إصدار الشهادات: | COC |
| رقم الموديل: | 330850-50-05 |
| الحد الأدنى لكمية: | قطعة واحدة |
|---|---|
| الأسعار: | USD |
| Packaging Details: | original |
| Delivery Time: | 3-5 work days |
| Payment Terms: | T/T |
| القدرة على العرض: | 10 قطعة في اليوم |
| العلامة التجارية المنتج: | 330850-50-05 بنتلي نيفادا 3300 XL 25 ملم جهاز استشعار اهتزاز القرب | Product Model: | 330850-50-05 |
|---|---|---|---|
| Lead time: | 3-5 Work Days | Condition: | New |
| الضمان: | 12 شهراً | الشحن عن طريق: | دي إتش إل، تي ان تي أو نظم الإدارة البيئية، فيديكس، يو بي إس |
| Packing Size: | 16*16*12cm | Gross Weight: | 1kg |

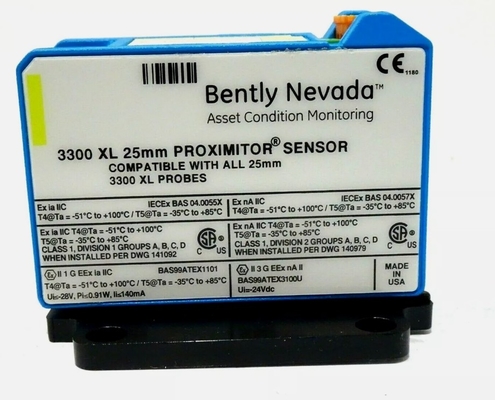

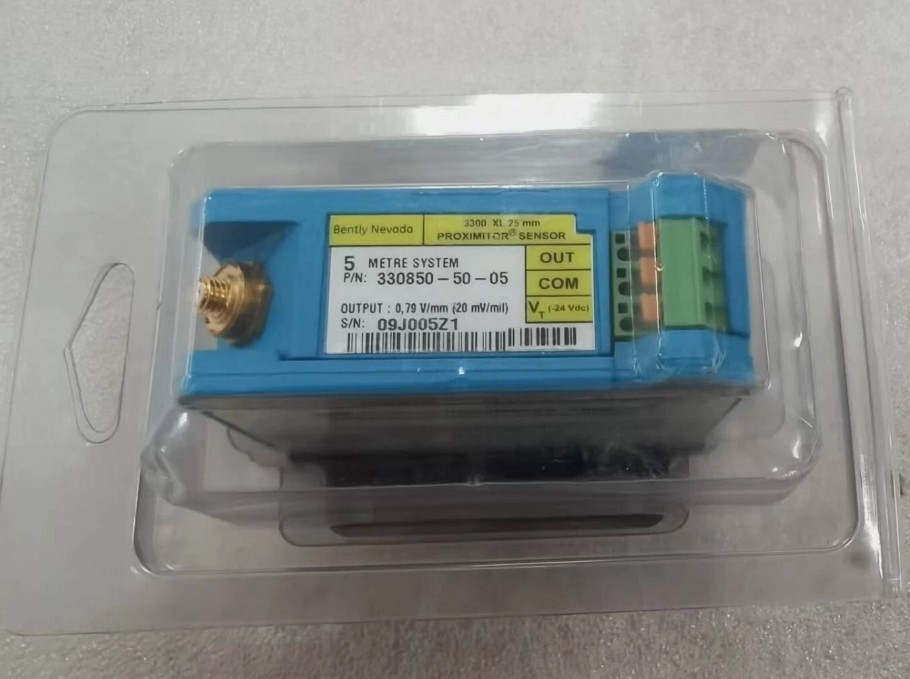

330850-50-05 بنتلي نيفادا 3300 XL 25 ملم جهاز استشعار اهتزاز القرب
تفاصيل المنتج:
| اسم العلامة التجارية | بنتلي نيفادا |
| النموذج | 330850-50-05 |
| كتالوج | 3300 XL |
| الأصل | الولايات المتحدة (الولايات المتحدة) |
| البعد | 16*16*12 سم |
| الوزن | 1 كجم |
| الرمز السريع | 8537101190 |
| الدفع | T/T |
| سعر البيع | 500 دولار |
| الضمان | 12 شهراً |
| وقت التنفيذ | 3-5 أيام عمل |
معلومات إضافية
| سعة كابل التوسيع | 69.9 pF/m (21.3 pF/ft) نموذجي |
| أسلاك الميدان | 0.2 إلى 1.5 ملم مربع (16 إلى 24 AWG) [0.25 إلى 0.75 ملم مربع (18 إلى 23 AWG) مع الحواجز]. يوصى باستخدام كابل ثلاثي محمي من ثلاثة موصلين.000 قدم) بين 3300 XL Proximitor Sensor و الشاشةانظر الرسم البياني لرد التردد لانتشار الإشارة عند الترددات العالية عند استخدام أطوال أسلاك الميدان الطويلة. |
| نطاق خطي | 12.7 ملم (500 ميل). يبدأ النطاق الخطي على بعد حوالي 0.63 ملم (25 ميل) من الهدف ويتراوح بين 0.63 إلى 13.33 ملم (25 إلى 525 ميل) (حوالي 1.5 إلى 11.5 Vdc). |
| عامل المقياس المتوسط (ASF) | 0.787 V/mm (20 mV/mil) الاسمية |
الوصف:
ما لم ينص على خلاف ذلك، فإن المواصفات التالية تخص جهاز استشعار القرب 3300 XL 25 ملم، وكابل التمديد والمسبار بين 0 درجة مئوية و + 45 درجة مئوية (+ 32 درجة فهرنهايت إلى + 113 درجة فهرنهايت) على أقصى ارتفاع 2000 متر.مع مصدر طاقة -24 Vdc، حمولة 10 كيلو أوكس، هدف الفولاذ AISI 4140 المورد من Bently Nevada يبلغ قطره 61 مم (2.4 بوصة) أو أكبر، وفتحة المسبار تبلغ 7.0 مم (275 ميل).لا تنطبق مواصفات دقة النظام واستبداله عند استخدام نظام محول معايرة لأي هدف آخر غير هدف الفولاذ Bently Nevada AISI 4140.
يمكن طلب دعامة 3300 XL المنزلية الاختيارية لمحول التوسع التفاضلي 25 مم لكل من المحول الواحد وتطبيقات المدخلات التكميلية.هذا العصا التثبيت يجعل من السهل للتحقق بدقة نظام المحولات والفجوة المسبارات من خلال السماح لك الانزلاق نظام المحولات في جميع أنحاء نطاق خطييتم تثبيت لوحة القاعدة من الدعم المنزلق على السطح الداخلي لقضية التوربين بالقرب من طوق التوسع التفاضلي. يتم تثبيت المسحات في محول المسح المعني،الذي يعلق على عربة الزحف. تتزحلق العربة المنزلقة على الصفيحة الأساسية ويتم تثبيتها بالشفرات وسلك الأمان. للتحقق من وتركيب المحول،تخفيف المسامير التي تثبت عربة الانزلاق إلى لوحة القاعدة ونقل عربة الانزلاق والمسباراتيقدم ملحق مجموعة التحقق من مؤشر القيادة مرجعًا عن طريق قياس حركة العربة المنزلقة.يساعد 3300 XL الدعامة المنزلقة على ضمان أن نظام المحول يبقى محاذاة مع و عمودي على الدوار.
يتوفر مسبار 3300 XL 25 ملم في مجموعة متنوعة كبيرة من تكوينات القضية لتحل محل جميع 7200 25 ملم القياسية ،7200 35 ملم و 25 ملم DE أنظمة المحولات المتكاملة (بما في ذلك أجهزة المخرج الجانبي والخلفي)جهاز الاستشعار القريب لديه أيضاً مخرج متطابق مع نظام 7200 و 25 ملم DE Integralيسمح للعملاء بالترقية دون الحاجة إلى أي تغييرات في تكوين الشاشةعند الترقية من الأنظمة السابقة ، يجب استبدال كل عنصر في نظام المحول (المسبار ، كابل التمديد ، ومستشعر القرب) بمكونات 3300 XL 25 مم.
يجب التحقق من التشغيل الصحيح لنظام المحول أثناء التثبيت ، وبشكل دوري بعد التثبيت ، عن طريق تحريكها فعليًا لمحاكاة حركة طوق العمود.هذا يتطلب دعامة تركيب التي تسمح لنظام المحول أن تنزلق نسبيا إلى الدوار العمود والعنق.
رابط ورقة البيانات:
بنتلي نيفادا 330850-50-05.pdf
