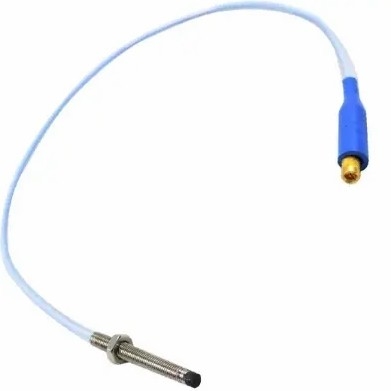

330910-05-09-10-01-CN بنتلي نيفادا 3300 XL NSv نظام المحول القريب

330910-05-09-10-01-CN بنتلي نيفادا 3300 XL NSv نظام المحول القريب

تفاصيل المنتج:

معلومات إضافية

الوصف:

نظام المحول القريب 3300 XL NSv مخصص للاستخدام مع ضاغط الهواء الطرد المركزي ، ضاغط التبريد ، ضاغط غاز العملية ،والآلات الأخرى ذات متطلبات تركيب صارمةيتكون نظام محول القرب 3300 XL NSv من: مسبار 3300 NSv ؛ كابل تمديد 3300 NSv ؛ مستشعر القرب 3300 XL NSv.

الاستخدامات الأساسية لنظام المحول 3300 XL NSv هي للمناطق التي يوجد فيها فتحة العداد، عرض جانبي،أو قيود الرؤية الخلفية تحد من استخدام أنظمة المحولات القياسية Bently Nevada 3300 و 3300 XL 5 و 8 ممكما أنها مثالية لتطبيقات الأهداف الصغيرة، مثل قياس الاهتزازات الشعاعية على العمود الأصغر من 51 ملم (2 بوصة) أو الموقف المحوري على الأهداف المسطحة الأصغر من 15 ملم (0.6 بوصة).يستخدم في المقام الأول في التطبيقات التالية على آلات اللوحات التي يتم تصويرها بالسائل حيث يوجد عمود صغير أو انخفاض الرؤية الجانبية: تقييمات الاهتزاز الشعاعي وموقف الشعاعي. قياسات الموقف المحوري (الدفع). قياسات مقياس السرعة وسرعة الصفر. مرجع المرحلة (إشارات كيفازور).

يسمح تصميم نظام المحول 3300 XL NSv باستبدال كل من أنظمة المحول 3300 RAM ونظام المحول 190 من سلسلة 3000 أو 7000.التحديثات من نظام 3300 RAM إلى نظام 3300 XL NSv قد تستخدم المسبار الحالي، كابل التمديد، ونظام المراقبة مع 3300 XL NSv Proximitor Sensor. التحديثات من نظام المحول من سلسلة 3000 أو 7000 يجب أن تستبدل المسبار، كابل التمديد،ومستشعر القريب مع مكونات NSv.

يحتوي نظام محول 3300 XL NSv على عامل متوسط للمقياس 7.87 V / mm (200 mV / mil) ، وهو الخروج الأكثر شيوعًا لمحولات التيار الدوامي.تعزيز الرؤية الجانبية وخصائص الهدف الصغيرة يعطيها نطاق خطي أقصر من نظام Transducer Bently Nevada 3300 XL-series 5 و 8 mm1.5 ملم (60 مل) من النطاق الخطي يتجاوز النطاق الخطي لنظام المحول 190 من سلسلة 3000.

رابط ورقة البيانات:

بنتلي نيفادا 330910-05-09-10-01-CN.pdf
