| Place of Origin: | Sweden |
| اسم العلامة التجارية: | ABB |
| إصدار الشهادات: | COC |
| Model Number: | DSDO 115 |
| Minimum Order Quantity: | 1 Piece |
|---|---|
| الأسعار: | inquiry |
| Packaging Details: | original |
| Delivery Time: | 5-8 work days |
| Payment Terms: | T/T |
| Supply Ability: | 10 Piece per a day |

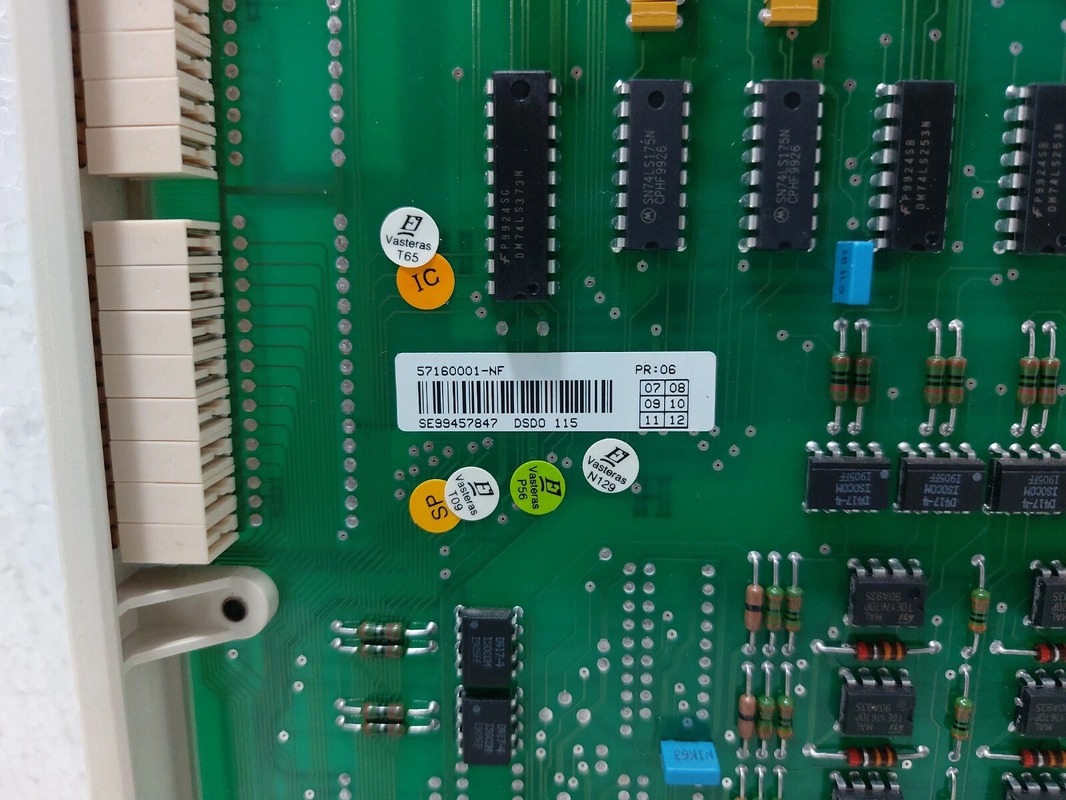

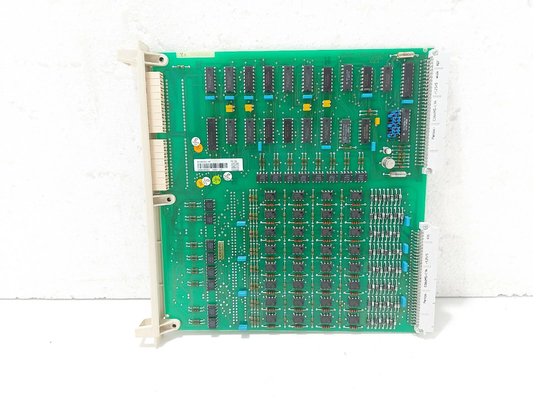

| Name: | ABB DSDO 115 57160001-NF Digital Output Board | Model: | DSDO 115 |
|---|---|---|---|
| Package: | STANDARD | Warranty: | 12 months |
| Gross Weight: | 0.4kg | Packing Size: | 32.4*22.5*2.2 cm |
| Lead time: | 1~3 Days | Quality: | 100%Brand |
| Product name: | Digital Output Board | Stock: | Available |
ABB DSDO 115 57160001-NF لوحة الإخراج الرقمية
تفاصيل المنتج:
| اسم العلامة التجارية | ABB |
| النموذج | DSDO 115 |
| هوية المنتج | 57160001-NF |
| كتالوج | ABB Advant OCS |
| الأصل | السويد (SE) |
| البعد | 32.4*22.5*2.2 سم |
| الوزن | 0.4 كجم |
| الرمز السريع | 8537101190 |
| الدفع | T/T |
| سعر البيع | 1000 دولار |
| الضمان | 12 شهراً |
| وقت التنفيذ | 3-5 أيام عمل |
معلومات إضافية
| نوع اللوح | الوصف | وحدة الاتصال | كابل |
| DSDO 115 | 32 قناة، 24 فولت | 4 × DSTD 108 / DSTD 108L ((1) توفر وحدات الاتصال هذه 8 مخرجات رلاي كل ، 24 - 250 فولت AC / DC ماكس 3 A | DSTK 226L3 |
| DSDO 115 | 32 قناة، 24 فولت | توفر الاختلافات أدناه اتصالًا موجهًا نحو الكائن إلى DSDI 110A و DSDO 115 ، مختلف فولتات المدخلات المسماة: 24 فولت DC. DSTD 145 120 V AC. DSTD 147 230 V AC.DSTD 148 تتضمن وحدات الاتصال هذه 8 مخرجات إرسال لكل منها، 24 - 250 فولت AC / DC ماكس 3 A | DSTK 226L5 DSTK 226L5 DSTK 226L5 |
| DSDO 115 | 32 قناة ، 24 فولت متواصل ، محمي من الدائرة القصيرة ، مخرج الترانزستور ، ما يصل إلى 150 mA | DSTD 110A / DSTD 190 | DSTK 221L3 |
الوصف:
S100 I/O هي مجموعة من لوحات الإدخال والإخراج الموجودة في الفرعية I/O. تتواصل الفرعية I/O مع الفرعية التحكمية باستخدام توسيع الحافلة إلى S100 I/O.تتوفر إمتدادات الحافلة المفردة والزائدة إلى S100 I/O. تمديد حافلة S100 إدخال/خروج متكررة يتطلب وحدة معالج متكررة. يتم توفير تمديدات الحافلة الكهربائية والبصرية. انظر العرض المخطط لتوسيع الحافلة في القسم 1.7.7أو إلى الوثائق المنفصلة المذكورة.
يتم تقسيم المعلومات في هذا القسم حسب فئات مختلفة من اللوحات وتقسيمها إلى:النقطة الرئيسية، متاحةأنواع اللوحاتو إشارةمخطط الكتل.
فيما يتعلق بوحدات الاتصال والكابلات الداخلية المستخدمة في التطبيقات الخطرة و HART ، يرجى الرجوع إلى الوثائق المنفصلة.
المدخلات الرقمية، النقاط الرئيسية
• يتم عزل جميع المدخلات الرقمية عن إمكانات النظام. يمكن أن توجد مجموعات من القنوات، فيما يتعلق بالعزلة. انظر المعلومات المقدمة مع نوع اللوحة الفعلية ونوع وحدة الاتصال..
• يمكنك تحديد وضع تحديث قاعدة البيانات، إما عن طريق المقاطعة أو من خلال المسح. يتم اختيار أوقات دورة المسح عادة من النطاق 10 ميس إلى 2 ثانية.
• بعض اللوحات توفر تمديد النبض، على سبيل المثال لتجنب المسح السريع لأزرار الضغط.
• يتم تصفية إشارات الإدخال على لوحة الإدخال لقمع آثار التداخلات الكهربائية أو الاتصالات المرتدعة.يتم تحديد وقت الفلتر إلى 5 ms أو يمكن تكوينه اعتمادا على نوع اللوحة المختارة.
• أنواع اللوحات التي تقدم مسحًا خاضعًا لسيطرة الانقطاع هي الأنسب للحصول على الأحداث المحددة بالوقت.
رابط ورقة البيانات:REP57160001-NF.pdf
