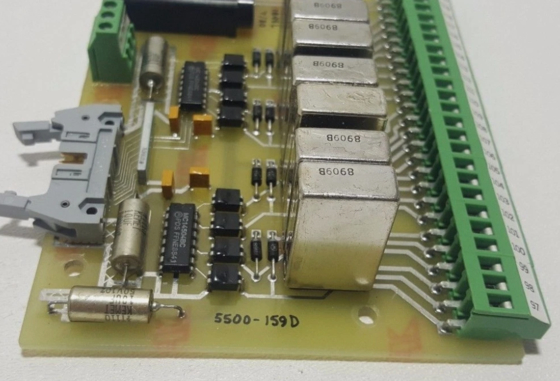

5500-159D لوحة التحكم في ترحيل وودوارد

5500-159D لوحة تحكم رلاي وودوارد

تفاصيل المنتج:

معلومات إضافية

الوصف:

يصف هذا الدليل جهاز التحكم الرقمي Woodward Peak 150 لتوربينات البخار والمبرمج المحمول (9905-292) المستخدم لبرمجته. يتم تغطية الموضوعات التالية في الفصل المشار إليه:  Installation & Hardware (Chapter 2)  Overview of Turbine System Operation (Chapter 3)  Peak 150 Inputs & Outputs (Chapter 4)  Peak 150 Control Functions (Chapter 5)  Explanation of Operating Procedures (Chapter 6)  Overview of Hand Held Programmer and Menus (Chapter 7)  Set up of Configuration menus (Chapter 8)  Set up of Service menus (Chapter 9)  Detailed Functional Block Diagram (Chapter 10)  Modbus Communications (Chapter 11)  Troubleshooting (Chapter 12)  Service Options (Chapter 13)  Program Worksheets (Appendix) Parameter names are shown in all capital letters and match the syntax as seen on the Hand Held Programmer or the plant wiring diagram.

التعبئة الشكل 2-1 هو رسم المخططات للضبط Peak 150. جميع مكونات التحكم Peak 150 موجودة في علبة NEMA 4X واحدة. يمكن تركيب العلبة في الداخل أو في الخارج.الوصول إلى المكونات الداخلية هو من خلال باب المفصل اليمنى الذي يتم إغلاقه عن طريق ستة المسامير الأسيرةالحجم التقريبي للمحفظة هو 19 x 12 x 4 بوصة (حوالي 483 x 305 x 102 مم). يحتوي المحفظة على فتحتين في الأسفل للوصول إلى الأسلاك.ثقب واحد يبلغ قطره حوالي 25 ملم، والآخر يبلغ قطره حوالي 38 ملم (1.5 بوصة). هذه الثقوب تقبل محاور القنوات الإنجليزية أو القياسية.

جميع المكونات الداخلية من الدرجة الصناعية. المكونات تشمل وحدة المعالجة المركزية (CPU) ، وذاكرتها، وموارد الطاقة التبديلية، وجميع الإرسالات، وجميع دوائر المدخلات / المخرجات،وجميع دوائر الاتصالات لعرض الباب الأمامي، لوحة مفاتيح لمسة، الاتصالات عن بعد RS-232، RS-422، وRS-485 Modbus.

التثبيت يجب تركيب علبة التحكم القياسية لـ Peak 150 رأسياً على جدار أو رف 19 " (483 مم) ، مما يسمح بمساحة كافية لفتح الغطاء والوصول إلى الأسلاك.واحد على الجانب الأيمن وواحد على الجانب الأيسريسمح بالتركيب الآمن.

الاتصالات الكهربائية يجب أن يتم إجراء جميع الاتصالات الكهربائية من خلال الفتحين في الجزء السفلي من الغرفة إلى وحدات الطرف داخل الغرفة.توجيه جميع خطوط التيار المنخفض من خلال منفذ الأسلاك الكبيرة. توجيه جميع خطوط التيار العالي من خلال منفذ الأسلاك الصغيرة. يجب حماية الأسلاك لكل وحدة MPU و لكل محرك بشكل منفصل. ونحن نوصي أيضًا بحماية منفصلة لكل مدخل mA.يمكن تجميع مدخلات الاتصال معًا في كابل متعدد الموصلات واحد مع درع واحد شامليجب توصيل الدرع فقط عند جهاز التحكم في القمة 150. لا يتطلب سلكي المرور وإمدادات الطاقة عادةً الدرع.

• لوحة التحكم بالمرورية
• ميناء واحد
• 8-مجموعة الإرسال
• محطات المسامير
• 250 فولت 1 A تصنيف فيوز
